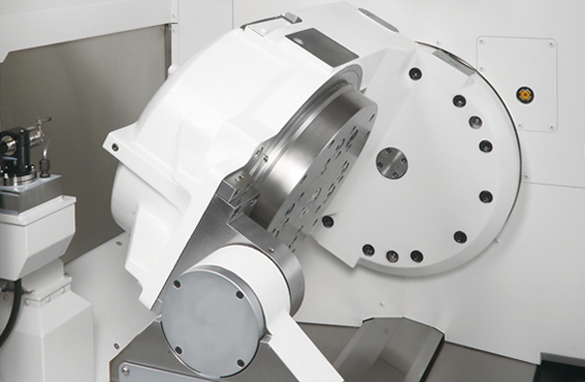

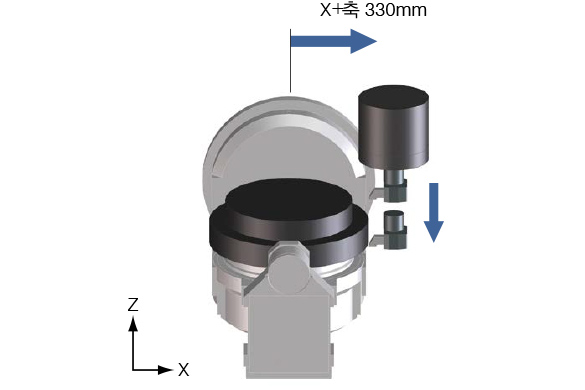

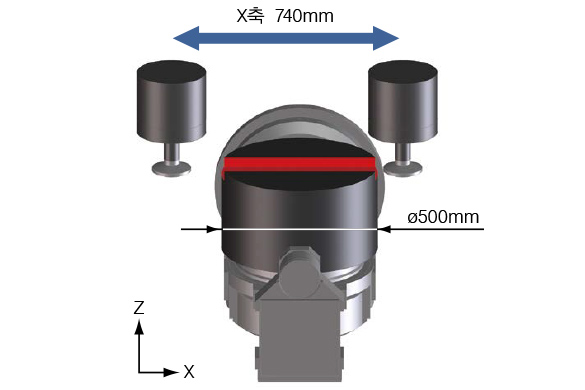

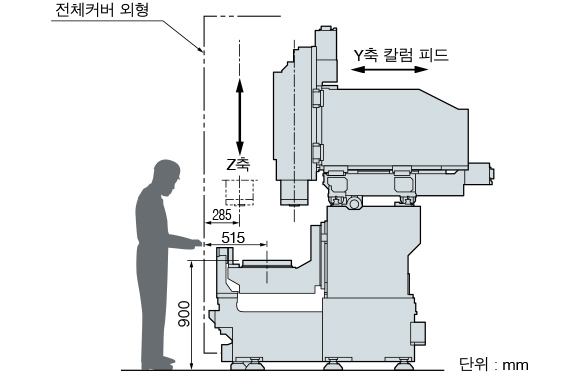

고정도, 사용하기 편리함, 콤팩트를 추구한 「트러니언 테이블」

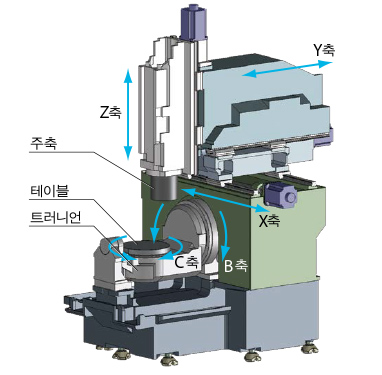

트러니언 테이블의 B축에는 강성이 높고 고속 구동에 적합한 롤러 기어캠, C축에는 저회전 시에도 높은 토크를 발생하는 다이렉트 드라이브 모터를 채용해, 고속 · 고정도 가공을 가능하게 하고 있습니다.

고속동작

• B축： 50min^-1

• C축：

  120min^-1 (표준사양)
  1,200min^-1 (특별사양) <선삭모드 시>

인덱스 정도 (실적치)

• B축 인덱스 정도/반복 정도±1.78초/±0.50초
• C축 인덱스 정도/반복 정도±2.26초/±0.12초

※ 데이터는 실적치이며, 사양, 공구, 가공조건 등에 따라서 기재된 데이터가 얻어지지 않을 수 있습니다.

하이스팩인 기본 성능이 고능률 가공을 실증

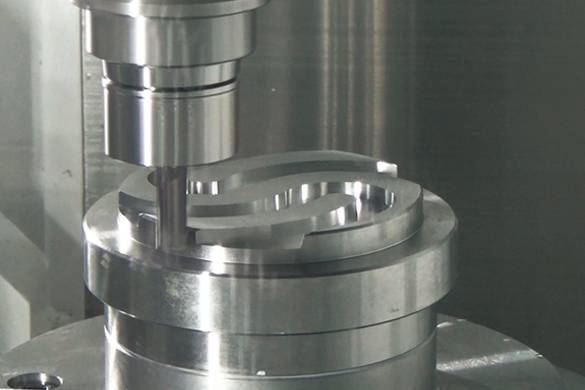

고출력 모터로 높은 절삭 능력을 발휘

주축에는 최대 토크 199N·m의 모터를 채용해, 고능률 가공으로 가공시간의 단축을 가능하게 합니다.

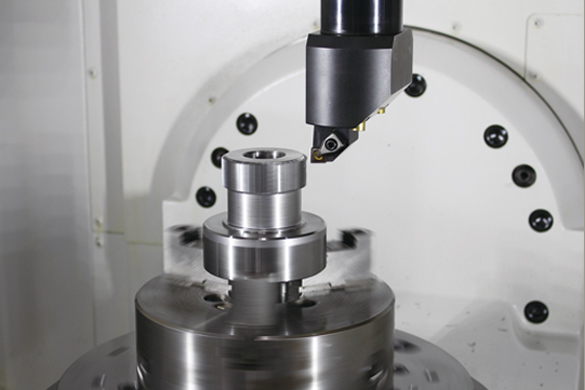

또한 선삭 주축에는 높은 토크 다이렉트 드라이브 모터를 채용해 높은 선삭 능력을 발휘합니다.

• 표준주축

  • 주축회전속도 15,000min^-1 (선삭사양시 12,000min^-1)
  • 최대출력 22/18.5kW (10분/연속)
  • 최대토크 199/146N·m (5분/연속)



• 선삭주축 (특별사양)

  • 테이블회전속도 (선삭 주축) 1,200min^-1
  • 최대출력 15/10kW (15분/연속)
  • 최대토크 447/318N·m (15분/연속)
