제품정보
고강성, 고정도를 자랑하는 뛰어난 본체 구조

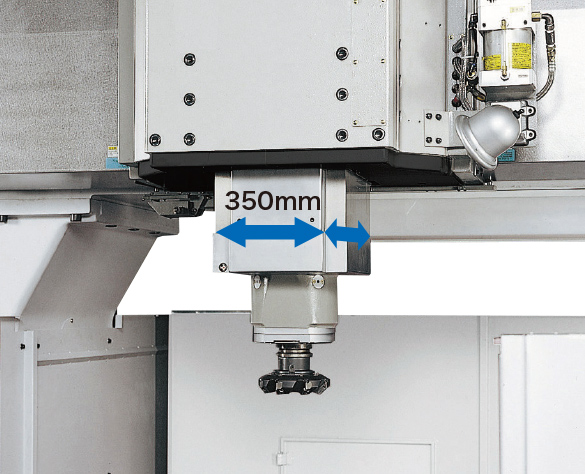

강성이 높은 RAM 형 주축헤드
주축은 350×350mm로 큰 단면적을 지닌 RAM형 구조로 되어 있어, 강력 절삭에도 충분한 강성을 갖추고 있습니다.

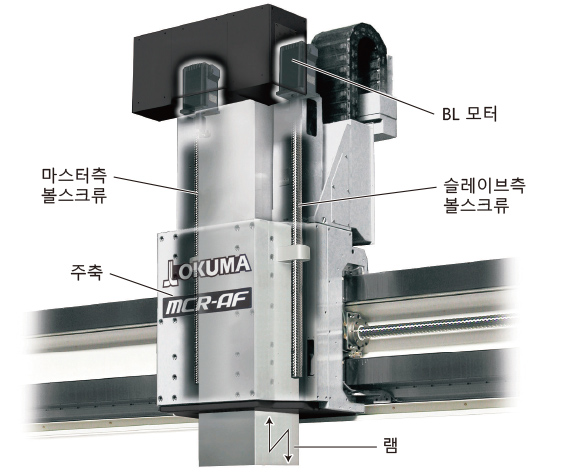

Z축 더블 볼스크류＋앱소스케일（표준）
Z축은 램의 양쪽에서 구동하는 더블 볼스크류 제어.
높은 Z축 진직도를 실현했습니다.
0.003mm / 800mm
슬라이드＋롤링의 복합 가이드에 의한 강력・고정도・고속 가공
강력・고정도 가공
롤링과 슬라이드를 합리적으로 조합한 X・Y축 가이드는 절삭 진동에 대해 높은 흡진성을 발휘합니다. 또한 중량은 롤링 가이드에서 받기 때문에 매끄러운 움직임으로 고정도 위치 결정을 할 수 있어, 장기간 안정적인 정도를 유지합니다.
고속이송
슬라이드＋롤링의 복합 가이드에 의해 강성과 고속이송을 양립합니다.
- 급속이송 20m/min(X・Y축)
- 절삭이송 10m/min
기본 정보
| 항목 | 단위 | MCR-AF |
|---|---|---|
| 유효문폭 | mm | 2,600 |
| 테이블 작업면의 크기 | mm | 2,000×1,500, 2,000×2,000 |
| 주축 회전 속도 | min-1 | 8,000 |
| 공구 수납 개수 | 개 | 24 |
| 메인 모터 | kW | 26/22（30분/연속） |
| 기계 사이즈 （본체만） （W×D×H） |
mm | 5,560×4,200×4,670, 5,560×5,230×4,670 |
