- 생산 프로세스를 혁신하는 다이렉트 머시닝
-
「CAD에서 정의된 부품 데이터로부터 숙련된 프로그래머의 경험지식을 토대로 즉시 가공 프로그램을 생성한다」

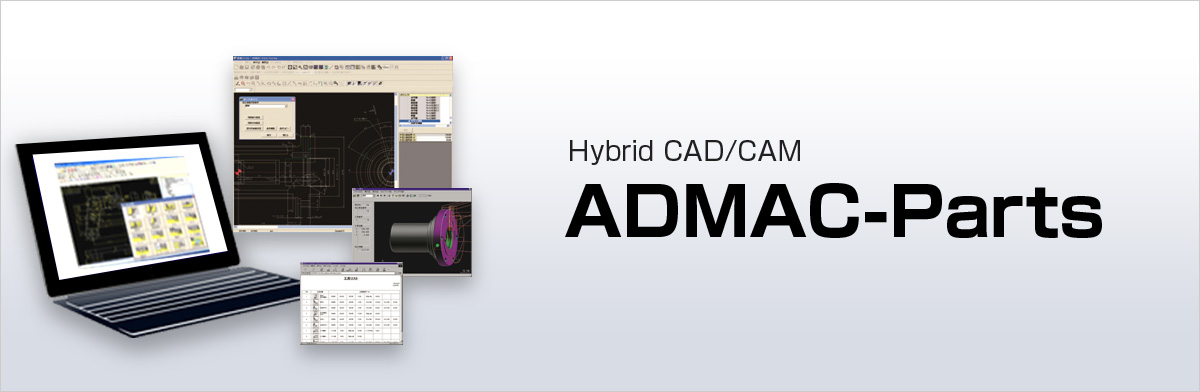

부품 가공용 CAD/CAM “ADMAC-Parts”의 다이렉트 머시닝이 생산 프로세스의 혁신, CAD에서 절삭칩의 일기통관(一気通貫)을 실현합니다.「사용하기 편리함」을 고려한 CAD기능을 표준 장비, 종이 도면부터라도 「가공에 필요한 부분만 작도」하면 프로그램을 작성할 수 있습니다.
CAD/CAM뿐만 아니라, 실제 기계와 같은 어드밴스드 원터치 IGF-M를 PC 상에서 조작할 수 있습니다.
대화 데이터는 실제 기계의 어드밴스드 원터치 IGF-M에서 이용할 수 있습니다.《 특별사양 》
- 대화 입력:어드밴스드 원터치 IGF-ML/M, 어드밴스드 원터치 XL/XM
- 3D 기계 시뮬레이션:3D Virtual Monitor
동작 환경
| OS | Windows 10, Windows 8/8.1, Windows 7 [2021년 2월 현재] |
|---|---|
| CPU | 2GHz(X86/X64）이상 권장 |
CAM 사양
| Turning 패키지 | Milling 패키지 | ||
|---|---|---|---|
| 패키지 |
|
|
|
| 가공 특징 | 선삭, 복합가공 | 홈가공, 홈가공 확장기능, 윤곽가공, 영역가공 | |
| 기계제어사양 | 1새들, 2새들, 복합가공기, 서브 스핀들, Y축 사양, B축 사양 | 수직형 머시닝센터, 수평형 머시닝센터, 5축 5면 가공기 | |
| 소재 설정 | 환봉형상 소재, 대체 균일 소재, 임의형상 소재 | 직육면체, 원기둥, 삼각기둥, 사각기둥, 직육면체 홈, 원기둥 홈, 삼각기둥 홈, 사각기둥 홈 | |
| 가공 자동 결정 | 소재형상과 가공형상에서 가공영역, 가공방법, 공구, 절삭조건, 가공 순서를 자동 결정 자동 결정의 조건 선택 (표준, 길이 우선, 단면 우선) |
가공부위에서 가공방법의 전개, 공구, 절삭조건, 가공 순서를 자동 결정 | |
| 공구 패스 확인 | 3D 시뮬레이션, 단면 표시, 투과 표시, 물체 회전, 확대/축소, 공구 패스 표시 | ||
| 가공시간 산출 | 가공 단위마다 가공시간・비가공시간의 자동 산출, 가공시간의 그래프 표시 | ||
| 가공지시서 출력 | 가공 순서표, 공구 리스트, 가공도 자동 작성 | ||
| NC 프로그램 출력 | OSP용 포스트 프로세서, 타사 NC장치용 포스트 프로세서 | ||
| 가공기술정보 편집 | 공구 데이터 | 등록 수 1,000개/기계 | 등록 수 999개/기계 |
| 소재 데이터 | 소재 16종×가공법마다 절삭조건을 설정/기계 | 소재 10종×공구5종×가공법마다 절삭조건을 설정/기계 | |

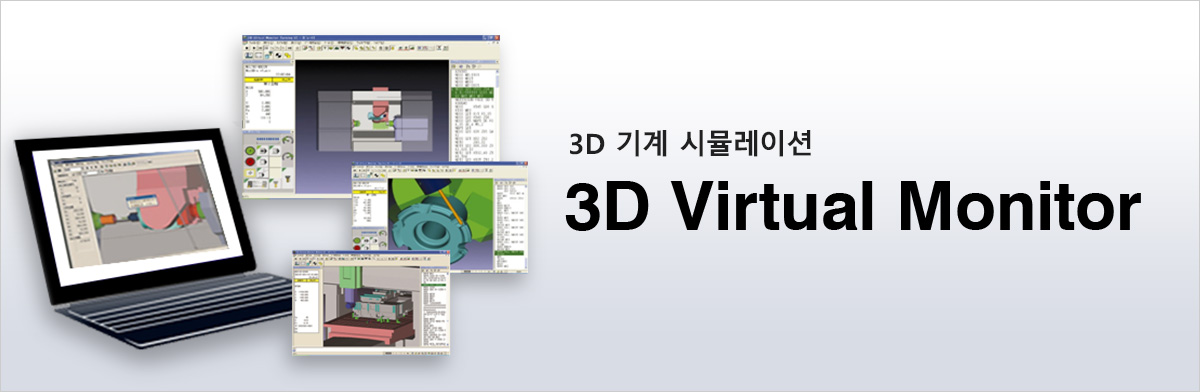

- PC 상에서 실제 기계와 같은 동작으로 시뮬레이션
-
PC 상의 가상 기계에서 정확한 기계모델과 기계사양을 고려한 NC기능으로 실제 기계와 같은 동작을 확인, 3D Virtual Monitor에서 생산의 수직 가동을 실현.
「생산 준비의 프런트 로딩*」
오프라인에서의 사전가공 검증에 의해 실기 모니터시간을 단축해, 기계 가동률을 업.*：프런트 로딩이란, 업무의 초기 공정(프런트)에 부하를 걸어(로딩) 작업을 앞당겨 진행하는 것.
《 특징 》
- ・정확한 간섭 체크
- ・정확한 가공시간
- ・실제 기계에 육박하는 가공동작
- ・「간단 모델링기능」으로 모델 설정을 간단히
동작 환경
| OS | Windows 10, Windows 8/8.1, Windows 7 [2021년 2월 현재] |
|---|---|
| CPU | 2GHz(X86/X64) 이상 권장 |
| 하드디스크 | 인스톨에 필요한 영역 4GB 이상 |
| 디스플레이 | 1280×1024도트, High Color(16비트) 이상 「OpenGL 버전1.0」 대응의 그래픽기능 「OpenGL 버전1.5」 이상 대응의 그래픽 카드 권장 |
