제품제조의 고집이 고정도 가공과 작업성 향상을 모두 만족

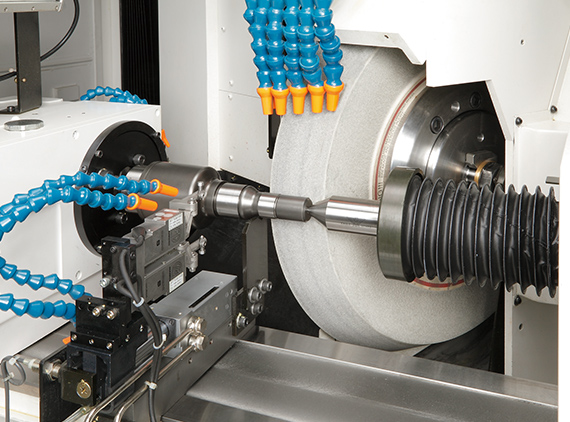

• 플레인 타입

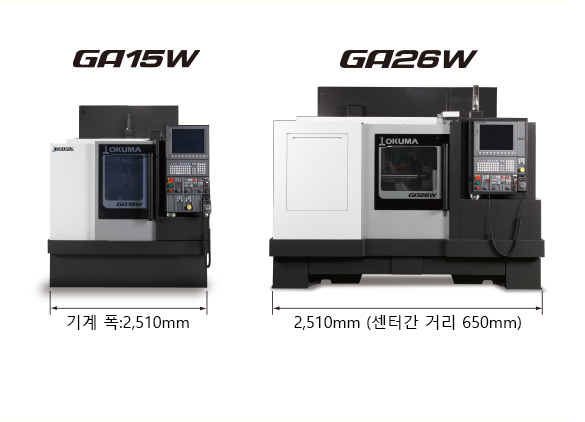

  숫돌대 트래버스 구조의 채용으로,
  공간절약을 실현

  숫돌대 트래버스 구조는, 테이블 트래버스 구조에 비해, 강인한 기초구조가 필요. OKUMA의 고강성 기술이 이들 조건을 만족하여, 숫돌대 트래버스 구조를 가능하게 하며, 컴팩트한 바디를 실현하였습니다.

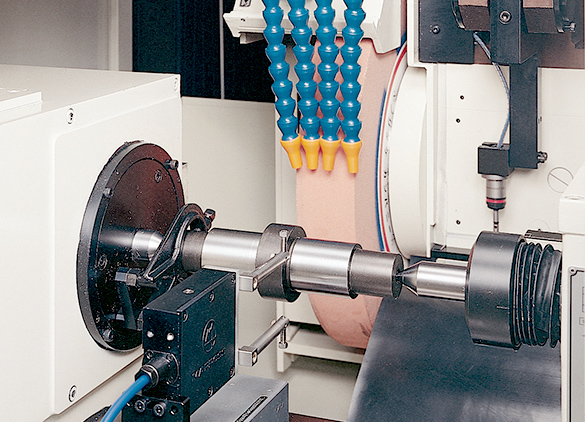

• 앵귤러 타입

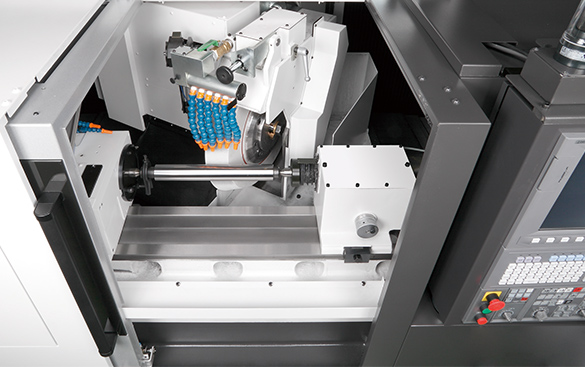

  사용의 편리를 극대화한 설계가 자동화를 서포트

  전면도어의 상부도어는 다양한 로더 패턴의 대응을 가능하게 하였습니다. 또, 공간절약 설계에 의한 라인 구성의 유연성은, 다양한 자동화에 대응할 수 있도록 합니다.



동압 베어링 구조에 의해 중연삭과 고정도 가공을 양립해, 가공시간이 단축

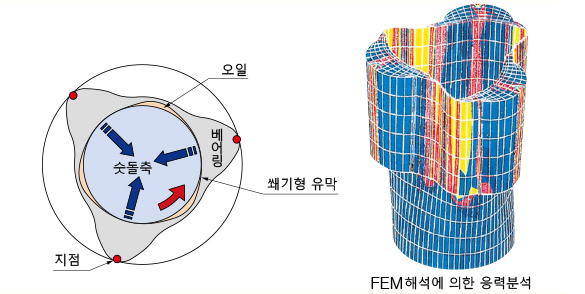

동압구조의 비진원 플레인 베어링 숫돌축은, 숫돌축의 회전으로 발생하는 쐐기형 유막압력에 의해 숫돌축을 지지합니다. 지지력 1t의 강도에 더해, 숫돌 회전정도가 0.01μm이하로 유지되기 때문에, 중연삭도 가능하면서, 고정도 연삭도 양립할 수 있습니다. 또, 숫돌축이 금속 접촉되지 않기 때문에, 이 성능은 반영구적으로 유지할 수 있습니다.

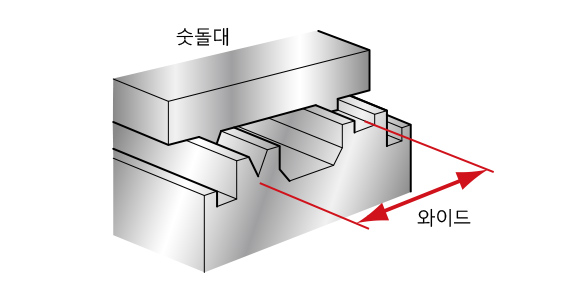

• 와이드 V플레인 가이드 채용으로 높은 가공능력을 유지

  테이블 가이드의 V플레인 스팬을 확대한 와이드 V플레인 가이드를 채용. 워크지지강성을 향상시켜, 7.5(특별사양 15)kW의 풀파워로 연삭을 서포트합니다. 중연삭시의숫돌대에의 연삭부하를 와이드 V플레인 가이드가 지지하여,높은 가공능률을 유지합니다.



• 클래스 탑 레벨의 고속 축이송으로 가공시간을 단축

  타사의 추종을 허락하지 않는 높은 추종성이, X축 ø30m/min, Z축 20m/min의 고속 축이송을 실현. 비연삭시간의 단축을 도모하여, 가공능률의 향상에 기여합니다.

  • X축 급속이송: ø30m/min
  • Z축 급속이송: 20m/min
