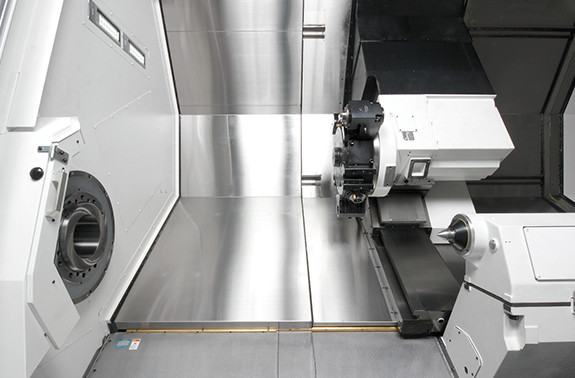

고출력·고강성 주축&모터

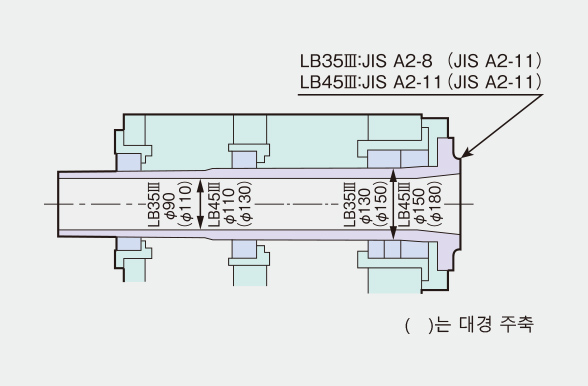

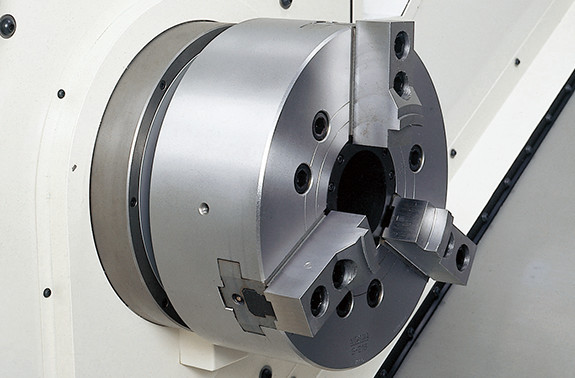

고속 중절삭에 대응하는 고강성 주축
| ● | 3점 지지 베어링으로 안정적이고 강력한 절삭 실현 (복열 원통 롤러 베어링+고속 조합 앵귤러 볼 베어링) |
| ● | 열 변위를 억제하는 하우징 냉각 |
| ● | 절삭유가 주축 베어링으로 유입되지 않는 독자적인 구조 (라비린스 기구) |
광범위한 영역에서 풀 파워 절삭
기어 변속 방식을 통해 저속에서 고속 영역에 이르기까지 넓은 범위에서 고출력 절삭이 가능

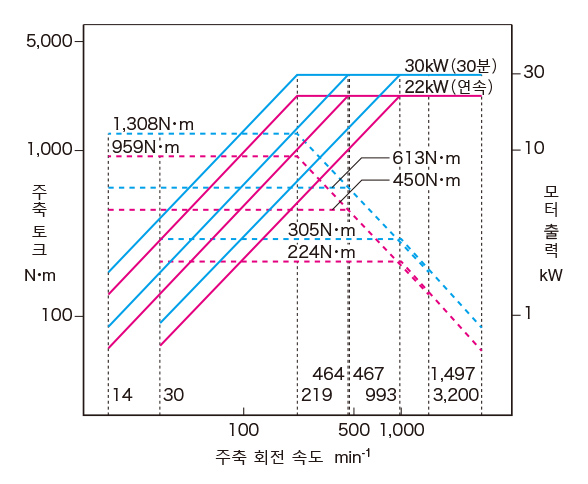

| ■선삭 주축 LB35Ⅲ | |
| 자동4단(기어 2단 x 모터 코일 전환 2단) | |
| 주축 회전속도 | 3,200min-1 |
| 최대 출력 | 30/22kW (30분 연속) |
| 최대 토크 | 1,308/959N・m (30분/연속) |

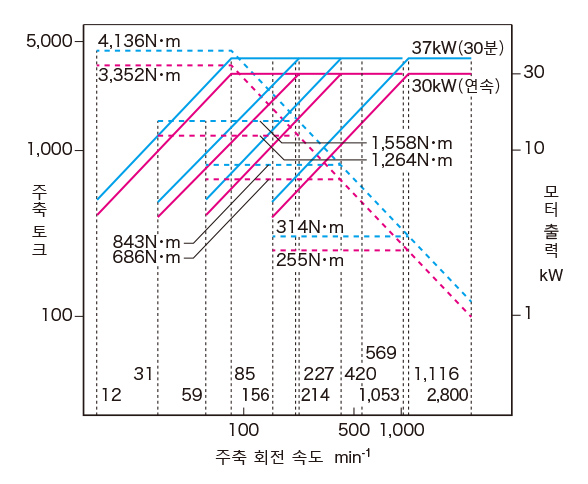

| ■선삭 주축 LB45Ⅲ | |
| 자동4단(기어4단) | |
| 주축 회전속도 | 2,800min-1 |
| 최대 출력 | 37/30kW (30분 연속) |
| 최대 토크 | 4,136/3,352N・m (30분/연속) |
복합 터릿으로 생산 효율을 한층 더 향상

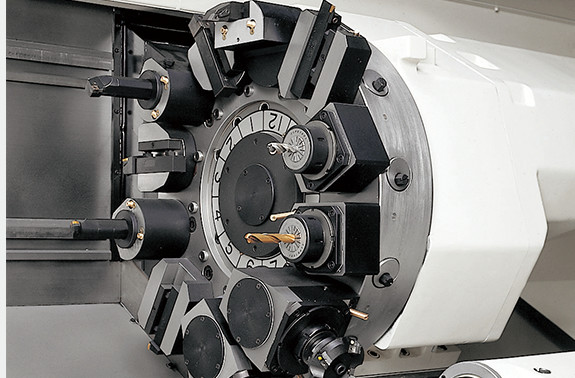

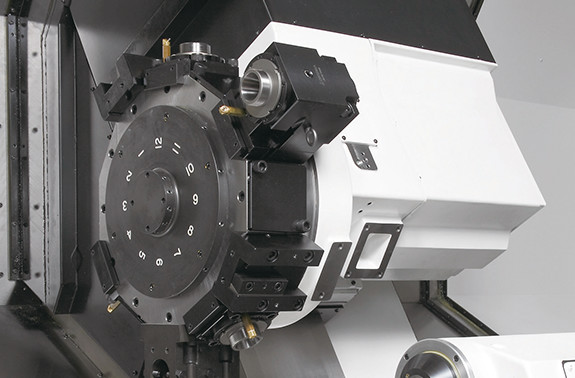

높은 가공 능률을 창출하는 V12 복합 터릿
모든 스테이션에 L(선삭), M(밀링) 공구 장착 가능
■LB35Ⅲ(M), LB45Ⅲ(M)VDI 사양
퀵 체인지 툴링 시스템(VDI) 채용
■LB45Ⅲ(MY) 래디얼 툴링 사양
고출력·고토크 모터로 강력 밀링 실현
고속·고출력 회전 공구 주축

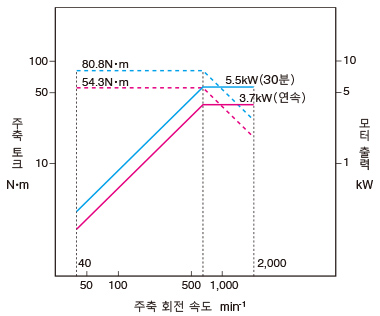

| ■회전 공구 주축 LB35Ⅲ（M） | |
| 주축 회전속도 | 2,000min-1 |
| 최대 출력 | 5.5/3.7kW (30분 연속) |
| 최대 토크 | 80.8/54.3N・m (30분/연속) |

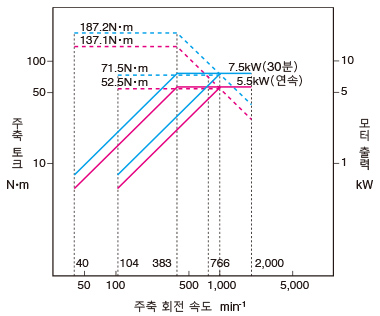

| ■회전 공구 주축 LB45Ⅲ（M） | |
| 주축 회전속도 | 2,000min-1 |
| 최대 출력 | 7.5/5.5kW (30분 연속) |
| 최대 토크 | 187.2/71.5N・m (30분/연속) |

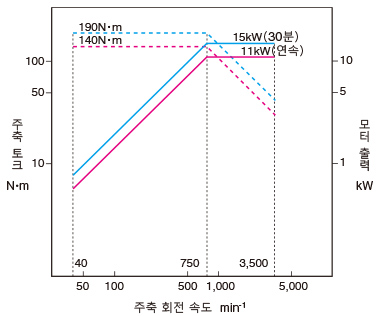

| ■회전 공구 주축 LB45Ⅲ（MY） | |
| 주축 회전속도 | 3,500min-1 |
| 최대 출력 | 15/11kW (30분 연속) |
| 최대 토크 | 190/140N・m (30분/연속) |
풍부한 베리에이션
Y축 기능으로 공정 집약
복잡한 형상의 워크도 원 척킹 가공
(LB45ⅢMY 사양)
| ● | 더블 슬라이드 방식으로 고정밀·광범위한 Y축 스트로크로 다양한 밀링 가공에 대응 |
| ● | 원척킹으로 공정 집약을 실현 |

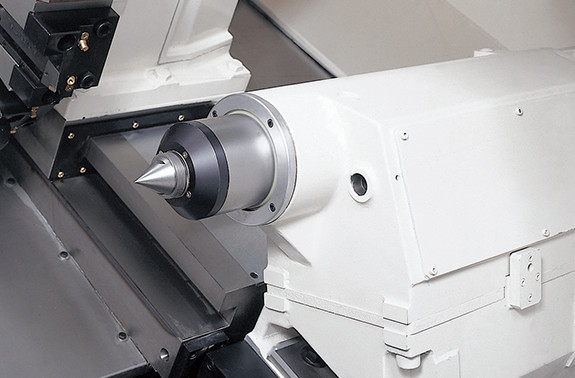

샤프트 가공에 최적화된 내장형 센터 지지대
| ● | 고강성의 빌트인 방식을 표준 채용. 퀼(Quill) 직경 LB35Ⅲ: ø120mm, LB45Ⅲ: ø130mm 심압대 빌트인 MT.No5 |
높은 치수의 안정성이 확실한 가공을 실현
시간 경과에 따른 가공 치수 변화 ø17μm(LB35Ⅲ 실적치)
실온 변화 시의 높은 치수 안정성은 물론 OKUMA의 Thermo-Friendly Concept은 기계 기동 시나 가공 재개 시에도 높은 치수 안정성을 실현합니다.열 변위를 안정시키기 위한 워밍업 운전 시간을 단축하고 가공 재개 시 치수 수정에 대한 부담을 경감할 수 있습니다.
기본 정보
| 항목 | 단위 | LB35Ⅲ | LB45Ⅲ |
| 표준 척 사이즈 | inch | 12 | 15 |
| 최대 가공 직경 | ømm | 460 | 660 |
| 최대 가공 길이 | mm | 850、1,500、2,000 | 1,000、2,000、3,000、4,000 |
| 주축 회전 속도 | min-1 | 3,200 | 2,800 |
| 터릿 형식 | V12 | V12 | |
| 메인 모터 | kW | 30/22 (30분/연속) | 37/30 (30분/연속) |
| 기계 크기 (W × D × H) | mm | 4,015 × 2,663 × 2,210 (최대 가공 길이850) 、 4,885 × 2,663 × 2,325 (최대 가공 길이1,500) 、 5,910 × 2,663 × 2,325 (최대 가공 길이2,000) |
4,260 × 3,190 × 2,602 (최대 가공 길이1,000) 、 5,760 × 3,190 × 2,632 (최대 가공 길이2,000) 、 7,010 × 2,965 × 2,584 (최대 가공 길이3,000) 、 8,570 × 3,227 × 2,668 (최대 가공 길이4,000) |
| 사양 전개 | M | M、MY |
※M: 밀링 사양, Y: Y축 사양
