- 생산 현장의 과제
- 가공 시 절삭유 탱크에 슬러지가 쌓이는 문제
-
- ・슬러지 축적으로 인한 펌프 및 공구 트러블, 기계 고장 발생
- ・탱크 청소를 위한 기계 가동 중단으로 생산 손실 발생
- ・슬러지 회수 및 탱크 청소에 따른 작업자의 업무 부담 가중
- 도입 효과
- 절삭유 성능의 장기간 유지와 장시간 안정 가동 실현
-
- ・슬러지 회수율 99% 달성*1
- ・3년간 절삭유 탱크 청소 불필요
- ・3년간 절삭유 교체 불필요
※위 수치는 모두 자사 테스트 실적치 기준입니다.
*1 피삭재가 주물 또는 알루미늄인 경우
효율적인 슬러지 회수를 통해 장시간 안정적인 가동 실현
기계의 안정적인 가동을 위해서는 절삭유에 포함된 불순물(슬러지) 제거가 필수적입니다.
탱크 청소는 번거로울 뿐만 아니라 악취가 심하며 청소하는 동안 장시간 기계 가동을 중단해야 하는 어려움이 따릅니다. 이러한 현장의 고민을 오쿠마의 "슬러지리스 탱크"가 한 번에 해결합니다. 효율적인 슬러지 회수를 통해 작업자의 부담과 손실을 해소하고 번거로운 탱크 청소 횟수를 획기적으로 줄여줍니다. 장기간 안정적인 가동을 실현합니다.
※위 수치는 모두 자사 테스트 실적치 기준입니다.
*1 피삭재가 주물 또는 알루미늄인 경우

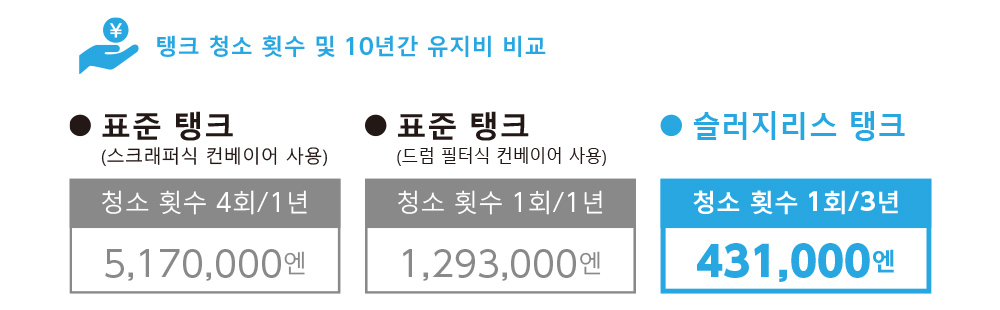

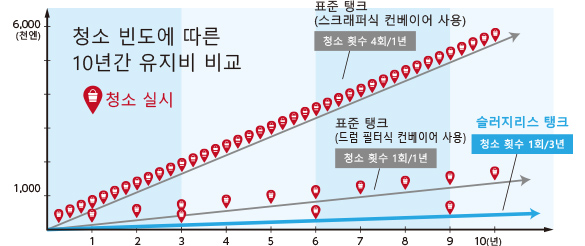

탱크 청소 횟수 및 10년간 유지비 비교
슬러지리스 탱크 도입을 통해 유지비의 획기적인 절감 실현
※유지비는 기계 모델 및 세부 사양에 따라 달라질 수 있습니다.
※당사 내부 시뮬레이션 결과에 기반함
| 연간 소비전력 |
6,000kWh 절감 |
|---|---|
| 연간 전기요금 |
19만8천엔 절감 |
※모든 수치는 당사 시뮬레이션에 따른 추산치
효율적인 불순물(슬러지) 회수로 절삭유의 열화 억제
탱크 내 절삭유의 유속을 일정하게 컨트롤하여 절삭유에 포함된 불순물(슬러지)이 가라앉거나 쌓이지 않도록 효율적으로 회수합니다. 2종류(드럼, 사이클론)의 여과 장치로 슬러지를 확실하게 회수합니다. 또한 기외 컨베이어 탑재형 마그네틱 세퍼레이터(특별 사양)를 선택하여 슬러지의 자동 회수를 실현할 수 있습니다.

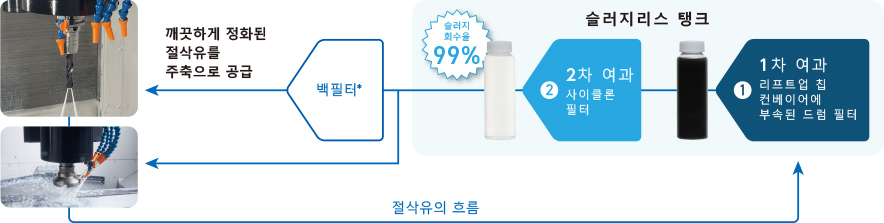

슬러지리스 탱크의 기본 구조
*백필터는 주축 관통 쿨런트 사양 시에만 적용

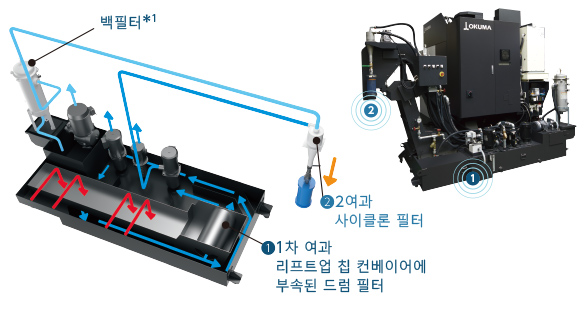

슬러지리스 탱크 구조도
※기계 이미지 및 탱크 구조도는 MB-46VⅡ 모델 기준이며 기종에 따라 탱크 구조는 다를 수 있습니다.
※슬러지리스 탱크 선택 시 드럼 필터 부착형 칩 컨베이어를 반드시 함께 선택해야 합니다.
*1 백필터는 주축 관통 쿨런트 사양 시에만 적용
