- 공간 정도의 혁신

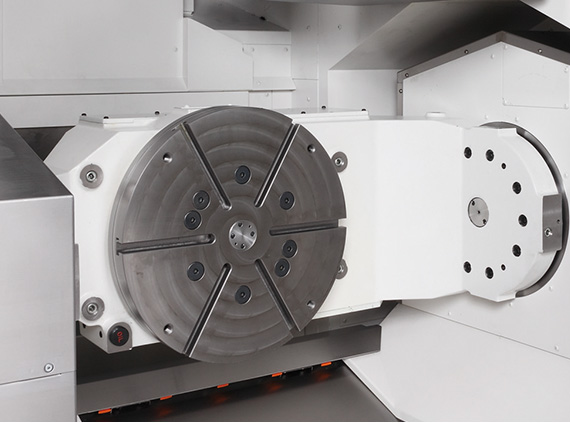

- 고정도 5축 가공을 지지하는 고강성 트러니언 테이블
-
5축 가공의 높은 추종성으로 고품위 가공면
●높은 강성의 양단 지지 트러니언 테이블
●볼스크류 냉각(표준사양)으로 높은 정도를 확보하면서 높은 추종성을 실현
5축 가공을 고정도로 높이는 인덱스 정도 (MU-5000V 실적치)
●인덱스 정도
- ・A축 인덱스 정도/인덱스 복귀 정도:±0.68초/±0.40초
- ・C축 인덱스 정도/인덱스 복귀 정도:±0.78초/±0.14초
●고속동작
- ・A축/C축 90° 클램프・언클램프 산출시간:1.0초/1.2초
- 제대로 깍는 5축 가공기
- 5축 가공기의 한계 돌파
경이로운 가공능력으로 고능률가공 - MU-5000V, MU-6300V 실적치（ [ ] ：MU-6300V의 경우）
-

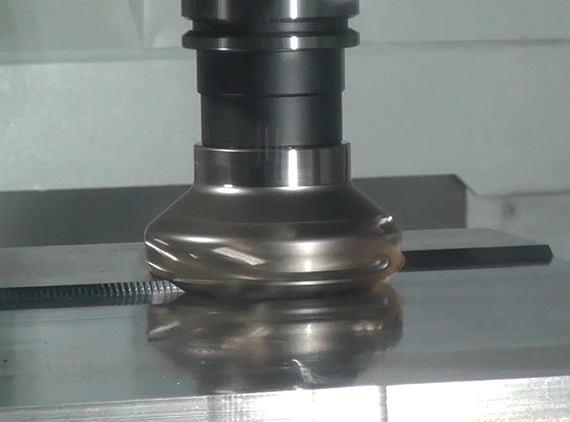

- 프라이스가공능력 : 504cm3/min（S45C）
-
●ø80 정면 프라이스 8날(코팅)
- 주축회전속도 : 895min-1
- 절삭속도 : 225m/min
- 이송속도 : 2,250mm/min
- 절삭폭×절입 : 56×4mm
-

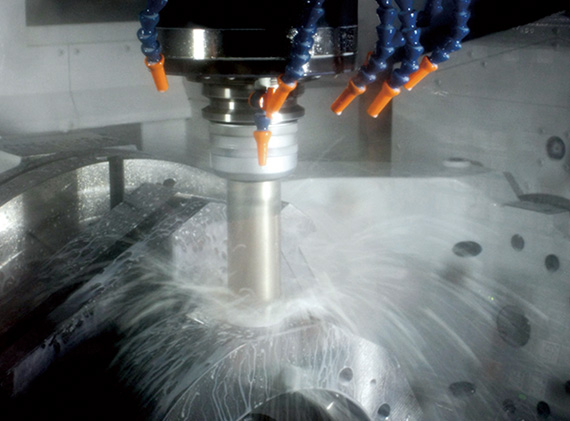

- 엔드밀가공능력 : 672cm3/min（S45C）
-
●ø20 러핑 엔드밀 7날(초경)
- 주축회전속도 : 4,000min-1
- 절삭속도 : 251m/min
- 이송속도 : 4,800mm/min［2,800mm/min］
- 절삭폭×절입 : 7×20mm［12×20mm］

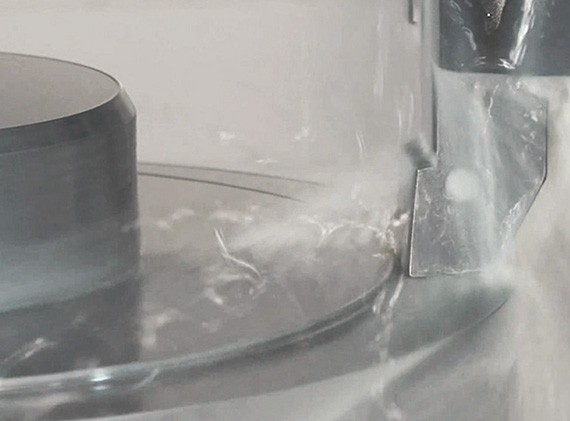

- 선반에 가까운 선삭 능력으로 공정 집약
- 선삭가공능력 : 3mm2（S45C）
-
- 가공경 : ø164mm［ø250mm］
- 절삭속도 : 130m/min（테이블 회전속도 : 252min-1）
- 이송속도 : 0.6mm/rev
- 절입 : 5mm
※ 데이터는 실적치이며, 사양, 공구, 가공조건 등에 따라 기재된 데이터를 얻을 수 없는 경우가 있습니다.
- 5축 가공에 요구되는 시인성, 작업성을 실감
- 가공실로의 편리한 접근성
-
-
-

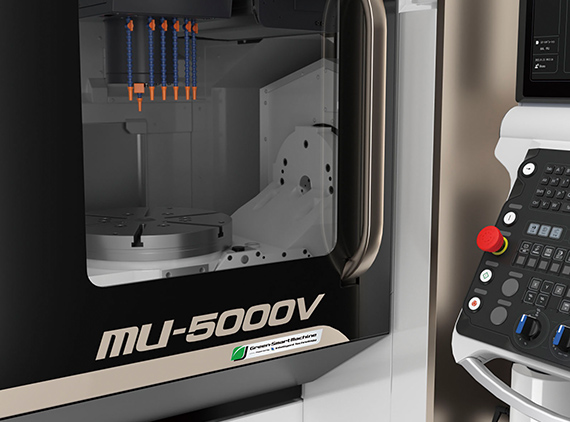

세팅, 가공 시의 공구 확인이 용이한 구조
●작업성을 고려한 테이블・주축・조작패널의 베스트 레이아웃
-

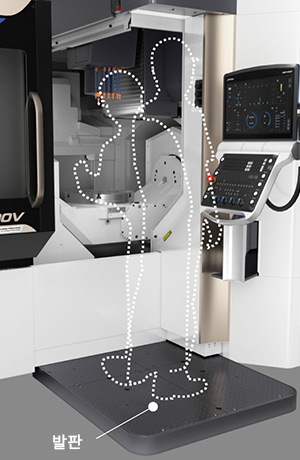

작업하기 쉬운 발판
●발밑을 걱정하지 않아도 되는 넓은 발판으로 작업 스트레스 해소
-
가공실내를 확인하기 좋은 대형창
-
-
-
-
- 큰 가공범위

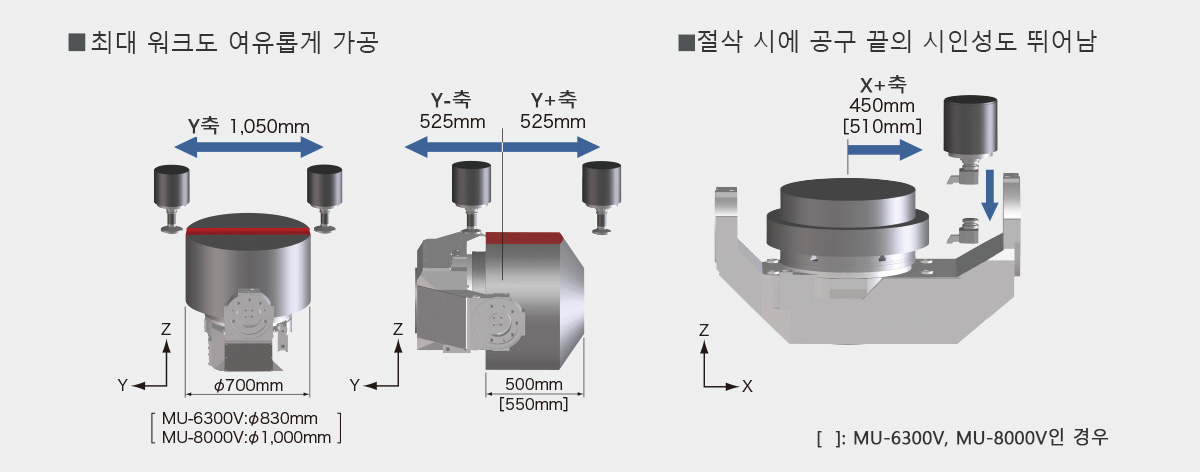

트러니언이 스윙한 채로 공구를 교환 - 테이블을 다양한 각도로 기울게 한 상태에서도 워크의 단까지 공구가 닿기 때문에 광범위한 5축 가공이 가능합니다. 트러니언이 스윙한 채로 공구 교환이 가능하므로 사이클타임의 단축과 가공정도의 향상으로 이어집니다.
-
기본 정보
| 항목 | 단위 | MU-5000V | MU-6300V | MU-8000V |
|---|---|---|---|---|
| 테이블 사이즈 | mm | ø500 | ø630 | ø800×630폭 |
| 주축 회전 속도 | min-1 | 10,000, 6,000 | 10,000, 6,000 | 10,000, 6,000 |
| 공구 수납 개수 | 개 | 32 | 32 | 32 |
| 메인 모터 | kW | 11/7.5（10분/연속） | 11/7.5（10분/연속） | 11/7.5（10분/연속） |
| 기계 사이즈 （W×D×H） |
mm | 3,995×2,750×3,435 | 4,850×2,990×3,525 | 5,280×2,990×3,625 |
| 사양전개 | L | L | L |
※L：선삭사양
