제품정보신제품
공정 집약으로 생산성을 향상
고정도와 탈탄소화, 공간 절약과 커다란 가공 영역
각각을 양립한 5축 제어 수직형 머시닝센터

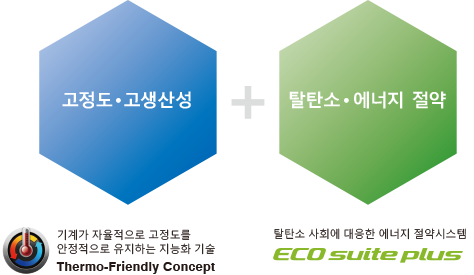

고정도・고생산성과 탈탄소・에너지 절약의 양립
오쿠마는 자율적으로 고정도와 에너지 소비량 절감을 양립하여 높은 생산성을 실현하는 공작기계를 「Green-Smart Machine」이라고 명명하고, 이「Green-Smart Machine」으로 고객과 함께 전세계 제조업이 안고 있는 사회 과제 해결에 공헌하고 있습니다.
고강성 구조에 의한 높은 가공능력으로
다품종 소량부터 양산까지 폭넓게 대응

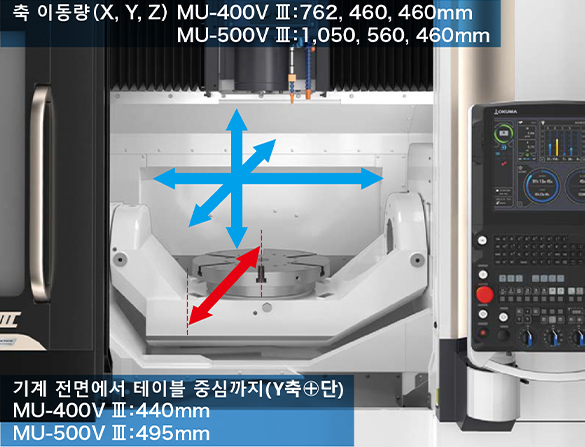

넓은 가공 영역
수직형 머시닝센터와 동등한 콤팩트한 공간에 클래스 최대의 가공 영역으로 ø700mm의 대형 워크도 고능률로 5축 가공을 할 수 있습니다.
가공능력(실적치)
주축 15,000min-1 (No.40) 광역주축(특별사양) 피삭재: S45C
| 공구 | 주축회전속도 min-1 |
절삭속도 m/min |
이송속도 mm/min |
절삭폭 mm |
절입량 mm |
절삭량 cm3/min |
|---|---|---|---|---|---|---|
| ø80 정면 페이스밀 날수 8 | 895 | 225 | 3,000 | 56 | 3 | 504 |
| ø20 엔드밀 날수 7 (초경) | 4,000 | 251 | 8,400 | 4 | 20 | 672 |
| Throwaway drill ø63 | 720 | 143 | 108 | - | - | - |
| 탭 M30P3.5 | 255 | 24 | 893 | - | - | 72%(주축 부하) |

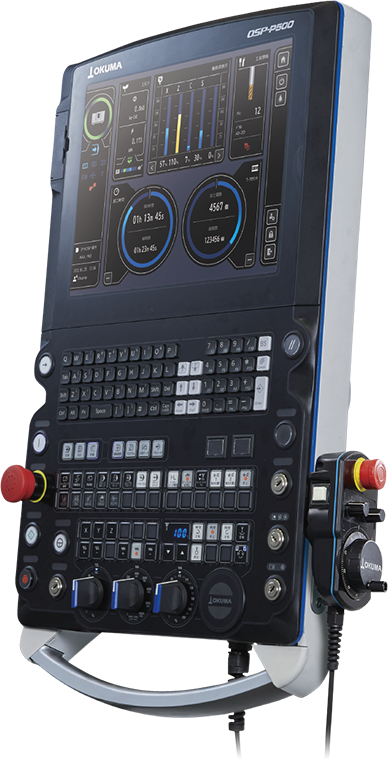

OSP
고객의 「제품 제조 DX」를 실현하는 신세대 CNC
신세대 CNC
생산성 향상과 안정적 생산
기전정지 (機電情知) 융합의 오쿠마만이 가능한 기계 제어와 가공 동작을 충실히 재현하는 고도의 「디지털 트윈」을 구축해, 새로운 가치 창조를 실현합니다.
그리고 고객의 가공 노하우를 활용할 수 있는 조작성, 고속・고정도 가공을 실현하는 제어기술, 고정도・고생산과 환경 대응을 양립하는 탈탄소 솔루션, 그리고 날로 증가하는 사이버 공격 위협에 대응한 강력한 보안기능으로 생산성 향상과 안정적 생산에 기여합니다.
- 기계와 가공을 충실히 재현하는디지털 트윈 혁신
- 고속・고정도 가공을 실현하는가공 혁신
- 초보자라도 간단히, 스마트한 오퍼레이션조작성의 혁신
- 환경 부하 저감을 위한탈탄소 솔루션
- 사이버 보안 강화력을 높이는강력한 보안
-
홈 화면 -
버츄얼 가공 -
공정표 작성 -
공정표 운전 -
MacMan plus
기본 정보
| 항목 | 단위 | MU-400V Ⅲ | MU-500V Ⅲ |
|---|---|---|---|
| 테이블 사이즈 | mm | ø400 | ø500 |
| 주축 회전 속도 | min-1 | 8,000 [15,000、20,000、35,000] | |
| 공구 수납 개수 | 개 | 20 [32、48、64、98、132、166、200、234、268] ※ | |
| 메인 모터 | kW | 11/7.5 [22/18.5、30/22、15]（10분/연속） | |
| 기계 사이즈 （W×D×H） |
mm | 2,160×2,783×2,946 | 2,515×3,231×3,045 |
※64개 이상은 매트릭스 방식으로 고정번지 선택
[ ]: 특별사양
