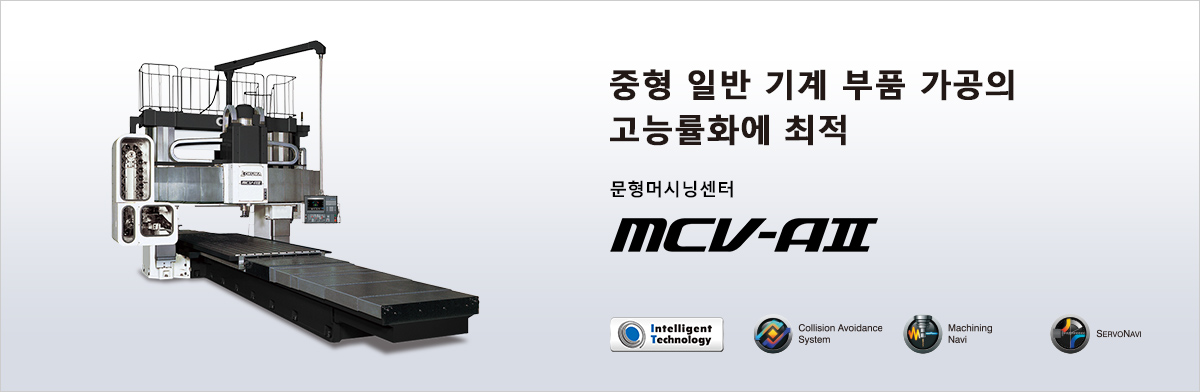

중형 일반 기계 부품 가공의 고능률화에 최적 문형머시닝센터 MCV-AⅡ

정숙・고속・강력 절삭

모터 직결 기어레스 리스

  • 절삭 시의 단속음(间断齿音) 해소
  • 저소음으로 작업환경 개선
  • 절삭 진동 저감으로 칩 날림・마모가 감소, 공구 수명 연장

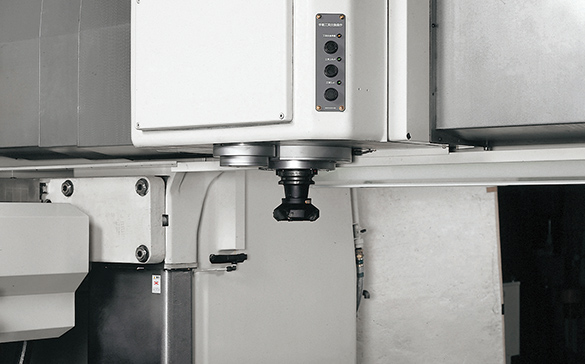

모터 직결 기어레스 주축

고속・고마력

  • 주축 회전 속도: 4,000min-1
    (특별사양 6,000min-1, 10,000min-1)
  • 주축 모터: 22/18.5kW
  • 급속이송속도(X・Y축): 20m/min
  • 절삭이송속도: max 10,000mm/min
  • 대경 주축 퀼: ø210mm
  • Z축 스트로크: 450mm

높은 신뢰성

  • 주축 냉각장치의 표준 장착으로 정도 안정
  • 높은 정도와 강성을 확보하는 문형 구조
  • 고속 ATC를 실현하는 NC-ATC 채용
  • 3차원 형상의 고속・고정도・고품위 가공을 실현하는 Hyper-Surface(특별사양)

기본 정보

항목 단위 MCV-AⅡ
유효문폭 mm 1,650, 2,050
테이블 작업면의 크기 mm 1,200×1,800 ~ 1,500×5,000
주축 회전 속도 min-1 4,000
공구 수납 개수 24
메인 모터 kW 22/18.5(30분/연속)
기계 사이즈
(본체만)
(W×D×H)
mm 4,935×6,260×4,375 ~ 5,335×12,920×4,585
