공간 절약・코스트 퍼포먼스가 뛰어난 범용기
오쿠마 기술의 정밀함을 공간 절약 설계에 집약한 코스트 퍼포먼스형 머신.
일반 부품 가공부터 고정도 가공까지 다양한 가공 현장에 높은 생산성을 제공합니다.
Industries

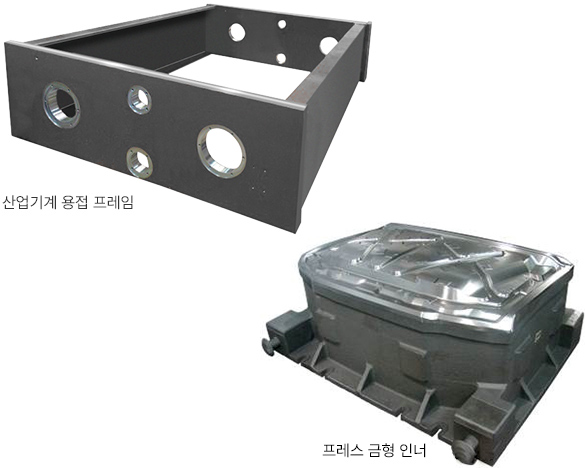

산업기계・수송기계의 부품 가공을 비롯해, 설치가 쉬운 공간 절약 성능을 활용해, 다양한 가공 현장에 도입되고 있습니다.
Feature

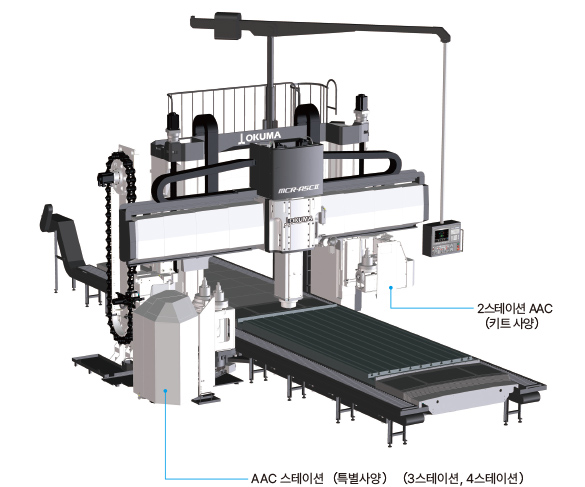

01 공간 절약 2스테이션 AAC를 우측 컬럼 슬리브에 배치해 기계 폭을 최소한으로

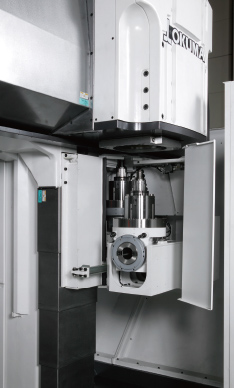

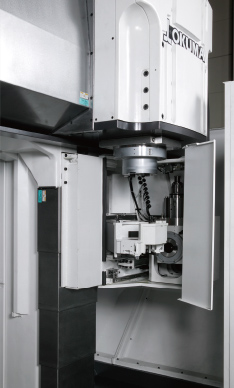

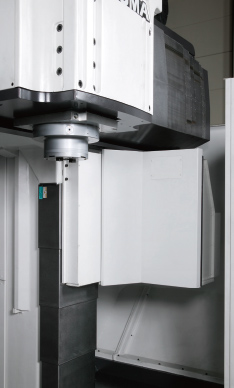

공간절약형AAC（자동 주축헤드 교환）
자동착탈・ATC 가능한 주축헤드에 의해, 다면가공이 전자동으로 실시됩니다. 우측 컬럼 슬리브에 부착한 AAC장치에 의해, 익스텐션헤드와 90゜앵귤러헤드의 자동교환이 실시됩니다.
-
AAC시간 36초（기계 사이즈：25×40실측치）
02 5C키트범용 5면가공 대상의 키트 사양을 준비

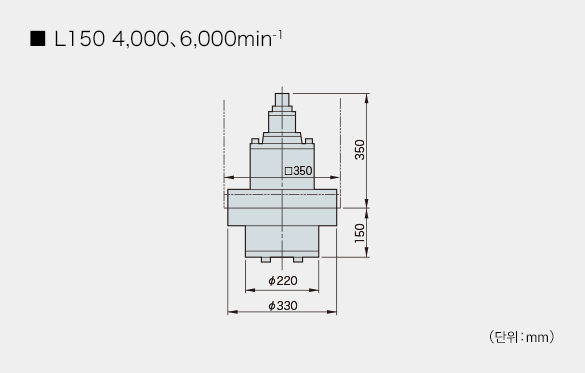

익스텐션헤드
-
- 가공 능력
- 710cm3/min
（주축경：ø100 L150）
ø160mm 페이스 밀 커터 날수 8
-
- 절삭속도
- 221m/min
-
- 절입×절삭폭
- 5×112mm
-
- 이송
- 1,267mm/min（0.36mm/날）
-
- Z축 돌출
- 800mm

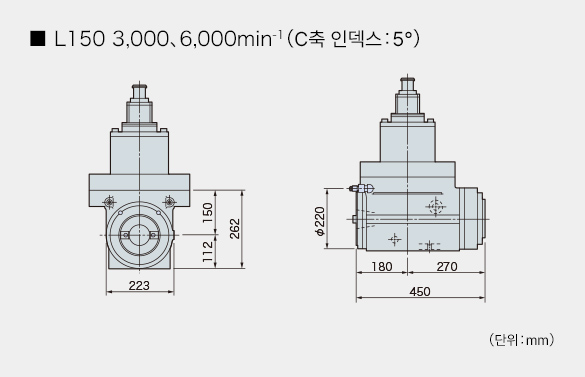

90° 앵귤러 헤드
-
- 가공 능력
- 600cm3/min
（주축경：ø100 L150）
ø160mm 페이스 밀 커터 날수 8
-
- 절삭속도
- 221m/min
-
- 절입×절삭폭
- 5×112mm
-
- 이송
- 1,071mm/min（0.30mm/날）
-
- Z축 돌출
- 800mm
※ 데이터는 실적치이며, 사양, 공구, 가공조건 등에 따라서 기재된 데이터가 얻어지지 않을 수 있습니다.
기본 정보
| 항목 | 단위 | MCR-A5CⅡ |
|---|---|---|
| 유효문폭 | mm | 2,150～3,650 |
| 테이블 작업면의 크기 | mm | 1,500×3,000 ～ 3,000×12,000 |
| 주축 회전 속도 | min-1 | 4,000 |
| 공구 수납 개수 | 개 | 50 |
| 메인 모터 | kW | 26/22（30분/연속） |
| 기계 사이즈 （본체만） （W×D×H） |
mm | 6,180×8,430×5,820 ～ 7,780×27,930×6,300 |
