제품정보

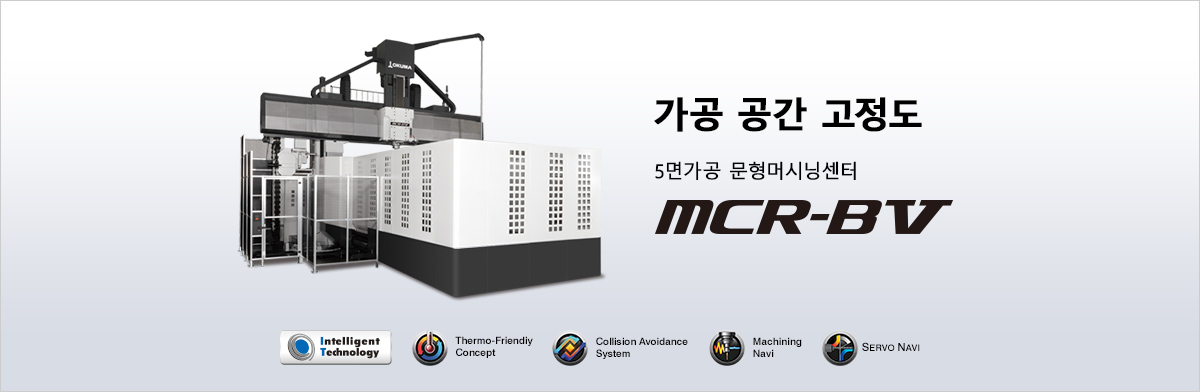

고정도 가공부터 중절삭까지 다양한 용도에 대응하는 범용기
철・주물 부품의 중절삭 가공부터 알루미늄 부품의 고능률 가공까지 장시간의 연속 운전에서도 안정적인 가공 정밀도를 제공. 1대로 폭넓은 가공 용도에 대응합니다.
Industries
공작기계와 항공기・철도 차량 메이커를 비롯해, 보다 높은 제품 정밀도가 요구되는 기간산업의 각 분야에서 도입되고 있습니다.
Feature
01 고정도 고정도 가공을 실현하는 사양을 표준 장착
공간 정도를 교정하는 3D 캘리브레이션
정도 마스터와 터치프로브를 이용한 간단조작으로 자동계측을 실시. 누구나 간단히 기계 정도를 교정할 수 있습니다.
대형 기기의 열변위를 제어하는
Thermo-Friendly Premium 사양
열변위의 방지가 어렵다고 보여지는 대형 기기에서도 실내 온도 변화 시는 물론, 기계의 가동 시나 가공 재개 시에도 높은 치수의 안정성을 실현.
기계의 정도 변화를 자가 진단하는 정도 안정 진단기능
균일하지 않은 공장 온도에 의한 기계의 열변위나 바닥의 열변형에 의한 기계의 정도 변화를 자가 진단합니다.
각 축의 위치 결정 정도를 높이는 앱소스케일(X・Y・Z・W축)
02 고효율 주축에 고토크・고출력 빌트인 모터를 표준 채용
고토크・고출력의 빌트인 모터 주축
강력 절삭부터 고정도 정삭가공까지 대응 가능합니다.
-
- 가공 능력
- 1,170cm3/min
(피삭재:S45C Z축 돌출:600mm)
-
- 주축 회전 속도
- 6,000min-1
(빌트인)
-
- 최대 출력
- 43/37/30kW
(10분/연속(고속)/연속(저속))
-
- 최대 토크
- 1,406/981N・m
(10분/연속)
03 주축 헤드 바리에이션 100종류 이상의 다양한 주축 헤드에 대응
주축 헤드는 100종류 이상 중에서 선택가능
빌트인 NC-BC 유니버설 헤드(특별사양)를 비롯해, 종래기의 다종다양한 주축 헤드가 사용 가능합니다. 복잡한 형상의 부품 가공도 1대로 대응 가능해져, 생산성이 크게 향상됩니다.
※ 데이터는 실적치이며, 사양, 공구, 가공조건 등에 따라서 기재된 데이터가 얻어지지 않을 수 있습니다.
기본 정보
항목 | 단위 | MCR-BⅤ |
---|---|---|
유효문폭 | mm | 2,650 ~ 3,650 |
테이블 작업면의 크기 | mm | 2,000×4,000 ~3,000×12,000 |
주축 회전 속도 | min-1 | 6,000 |
공구 수납 개수 | 개 | 50 |
메인 모터 | kW | 43/37/30(10분/연속(고속)/연속(저속)) |
기계 사이즈 (본체만) (W×D×H) |
mm | 7,370×10,730×6,420 ~ 8,340×27,930×6,700 |
