압도적인 절삭 능력으로 중후장대 산업의 대형 부품 가공에
중후장대 산업, 초대형 부품의 고효율 황삭가공부터 고정도 정삭가공까지 이 1대로 실현.

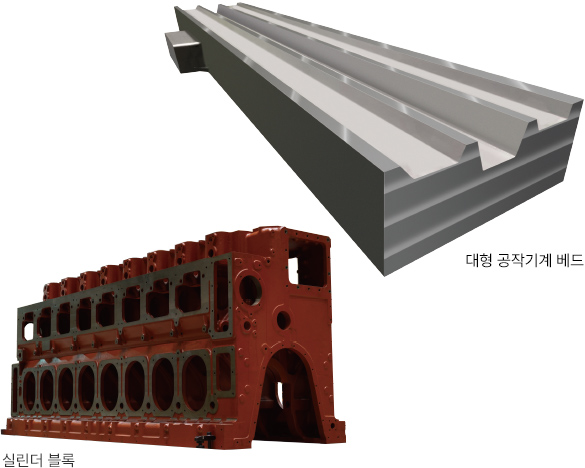

Industries
고출력・고토크의 하이파워가 필요하다고 보여지는 대형 부품의 가공 현장에 도입되고 있습니다.
Feature

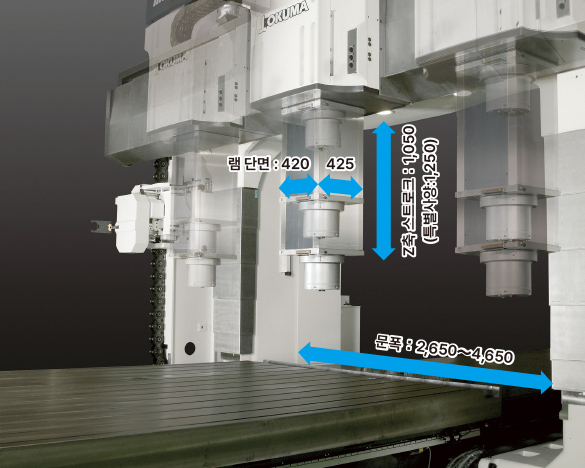

01 고강성, 강력 절삭 단면 420×425mm의 고강성 램을 채용
최대 토크 2,025N・m
기어 구동 램 주축으로 강력 가공을 실현
오쿠마 문형시리즈 중에서 최대의 단면적을 가진 램 구조.
수평주축에 의한 강력 가공에도 대응하는 강성을 갖추고 있습니다.
-
- 램 사이즈
- 420×425mm
-

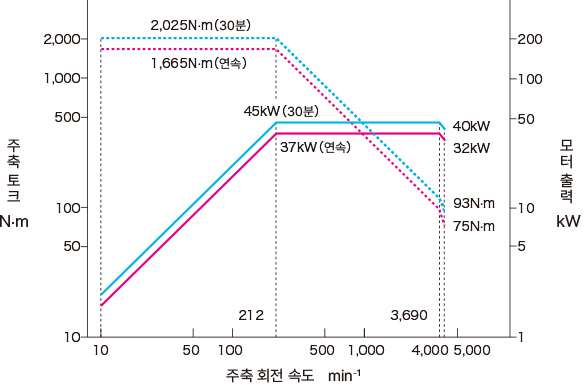

- 주축 회전 속도
- 4,000min-1（기어）
-
- 최대 출력
- 45/37kW（30분/연속）
-
- 최대 토크
- 2,025/1,665N・m
（30분/연속）

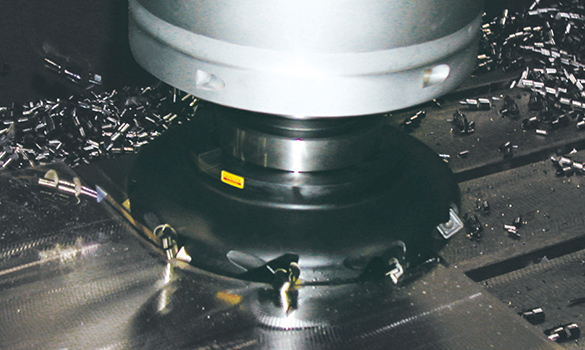

익스텐션 헤드 고출력 사양（특별사양）
-
- 가공 능력
- 1,210cm3/min
（주축경：ø130 L250）
ø250mm 페이스 밀 커터 날수10
-
- 절삭속도
- 188m/min
-
- 절입×절삭폭
- 8×175mm
-
- 이송
- 864mm/min（0.36mm/날）

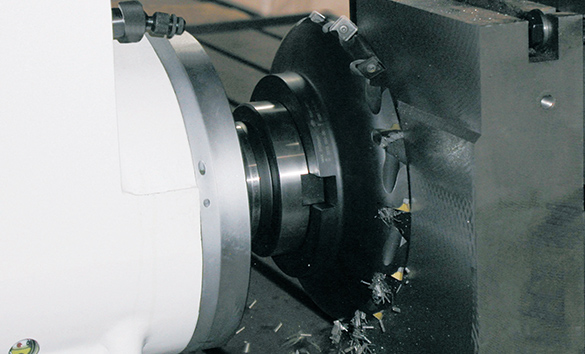

90°앵귤러 헤드 고출력 사양（특별사양）
-
- 가공 능력
- 1,075cm3/min
（주축경：ø130 L270）
ø250mm 페이스 밀 커터 날수10
-
- 절삭속도
- 188m/min
-
- 절입×절삭폭
- 8×175mm
-
- 이송
- 768mm/min（0.32mm/날）
02 넓은 가공영역을 커버 넓은 문폭, 긴쪽 스트로크로 높은 대형 워크까지 대응
-
Z축 이동량
1,050mm
（특별사양：1,250mm） -
최대 문폭
4,650mm
（45형） -
길이 스트로크
12,200mm
（X축） -
테이블 윗면～주축단 최대
4,000mm
（하이컬럼+2,200mm）
※ 데이터는 실적치이며, 사양, 공구, 가공조건 등에 따라서 기재된 데이터가 얻어지지 않을 수 있습니다.
기본 정보
| 항목 | 단위 | MCR-C |
|---|---|---|
| 유효문폭 | mm | 2,650～4,650 |
| 테이블 작업면의 크기 | mm | 2,000×4,000 ～ 3,700×12,000 |
| 주축 회전 속도 | min-1 | 4,000 |
| 공구 수납 개수 | 개 | 50 |
| 메인 모터 | kW | 45/37（30분/연속） |
| 기계 사이즈 （본체만） （W×D×H） |
mm | 7,810×10,730×6,620 ～ 9,895×27,930×7,200 |
