동급 최대 수준의 가공 영역을 컴팩트한 바디로 실현
컴팩트한 설치 공간으로 넓은 가공 영역을 실현
소요 바닥면 크기
2,300 × 5,065mm (11.6m2)

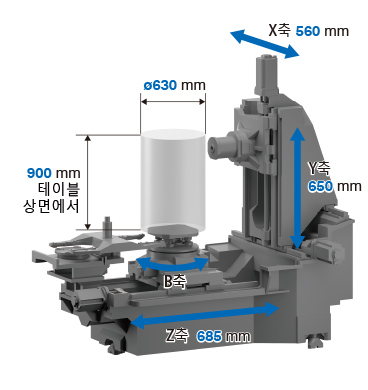

가공 영역
X축 이동축: 560mm
Y축 이동축: 650mm (기존 모델 대비 향상)
Z축 이동축: 685mm (기존 모델 대비 향상)
최대 워크 치수
ø630mm × 900mm (기존 모델 대비 향상)
※표준 2면 APC 사양 한정
최대 공구길이
450mm (기존 모델 대비 향상)
민첩한 기계 동작
위치결정시간의 단축
- 급속이송속도 X·Y·Z축: 60m/min
- 급속이송 가속도 (최대)
X·Y축: 1.0G
Z축: 1.1G※

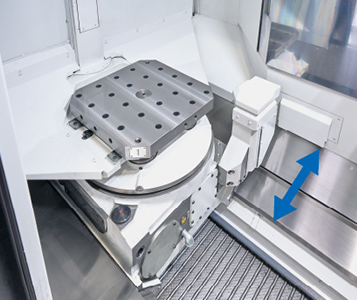

테이블 인덱스시간의 단축
- 90° 인덱스 : 0.8초※
- 180° 인덱스 : 0.98초※
※저관성 기준
가공 영역 전 구간에서 중절삭이 가능
고강성 B축 베어링을 채택하여 Y축 상부에서도 강재의 중절삭이 가능
가동 시간을 극대화하는 칩 대응 설계
칩 처리 성능 향상과 탈탄소 지향을 동시에 실현
기내 커버의 경사각을 확장하고 플랫한 가공실 커버 구조를 통해 칩 배출성을 대폭 향상
가공 전 영역에서 칩을 배출하는 풀 센터 트러프 구조로 칩의 잔류를 방지 칩이 쌓이기 쉬운 부위에 집중 세척을 실시하여 절삭유 사용량을 절감하고 환경을 고려하면서 칩 적층을 방지합니다. 칩이 원활하게 배출되어 기내 청소 횟수를 줄일 수 있어 작업자의 청소 작업 부담을 경감합니다.
안정적인 가동을 실현하는 슬러지리스 탱크 (권장 특별사양)
번거로운 절삭유 탱크 청소 작업 횟수를 대폭 줄여 생산성을 향상
또한 절삭유 폐기로 인한 환경 부담도 감소
| 슬러지 회수율 |
99% ※2차 여과장치 (사이클론 필터) 여과 후 상태 |
|---|---|
| 3년간 | 절삭유 탱크 청소 불필요 (자사 설비기 실적) |
| 3년간 | 절삭유 교환 불필요 (자사 설비기 실적) |
※슬러지리스 탱크에는 드럼 필터가 장착된 칩 컨베이어 선택이 필요합니다.

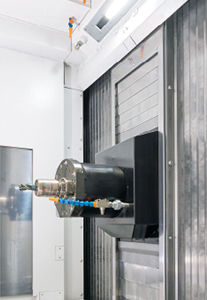

주축 라인업
일반 기계 부품의 고능률 가공용
표준 주축 No.40
- 주축 회전속도 15,000min-1
- 최대 출력 38/18.5kW (40%ED/연속)
- 최대 토크 242/148N · m (20%ED/연속)
가공소재 : S45C 실적값
프라이스 가공능력 483cm3/min
엔드밀 가공능력 704cm3/min
| 절삭공구 | 주축 회전속도 min-1 |
절삭속도 m/min |
이송속도 mm/min |
절삭폭 mm |
절입량 mm |
|---|---|---|---|---|---|
| ø100 페이스밀 날수7 (초경) |
955 | 300 | 2,300 | 70 | 3 |
| ø20 엔드밀 날수 7 (초경) |
4,000 | 251 | 8,800 | 40 | 20 |
가공소재: AA5052 실적값
프라이스 가공능력 4,022cm3/min
엔드밀 가공능력 4,340cm3/min
| 절삭공구 | 주축 회전속도 min-1 |
절삭속도 m/min |
이송속도 mm/min |
절삭폭 mm |
절입량 mm |
|---|---|---|---|---|---|
| ø63 페이스밀 날수5 (초경) |
8,000 | 1,583 | 12,000 | 44 | 7.6 |
| ø25 엔드밀 날수3 (초경) |
8,000 | 628 | 8,000 | 15.5 | 35 |
※기재된 데이터는 실적 기준이며 사양이나 가공 조건 등에 따라 동일한 결과가 나오지 않을 수 있습니다.
알루미늄 고속가공용
알루미늄 가공용 고속주축 No.40
(특별사양)
- 주축 회전속도 20,000min-1
- 최대 출력 43/22kW (15%ED/연속)
- 최대 토크 137/54N · m (10%ED/연속)
주물 · 주강 부품의 강력 가공용
강력 주축No.40 (특별사양)
- 주축 회전속도 12,000min-1
- 최대 출력 38/26kW (40%ED/연속)
- 최대 토크 302/148N · m (10%ED/연속)
기본 정보
| 항목 | 단위 | MA-4000H | |
|---|---|---|---|
| 팔레트 | 작업면의 크기 | mm | 400 × 400 |
| 최대 적재질량 | kg | 400 | |
| 최대 적재워크 치수 | mm | ø630 × 900 | |
| 주축 | 주축 회전 속도 | mm-1 | 15,000 [12,000、20,000] |
| 주축 테이퍼 홀 | 7/24테이퍼 No.40 [HSK-A63] *1 | ||
| 이송속도 | 급속이송속도 | m/min | X · Y · Z: 60 |
| ATC | 툴 생크 형식 | MAS403、BT40 [CAT40、DIN40、HSK-A63]*1 |
|
| 풀 스터드 형식 | MAS2 [MAS1、CAT、DIN、JIS] | ||
| 공구 수납 개수 | 개 | 48*2 [64]*2 [140、180、220、260、300、340]＊3 |
|
| 모터 | 주축용 모터 | kW | 38/18.5 (40%ED/연속) [12,000min-1: 38/26 (40%ED/연속)] [20,000min-1: 43/22 (15%ED/연속)] |
| 기계 사이즈 | 기계의 높이 | mm | 2,750 |
| 소요 바닥면 크기 폭 × 깊이 *4 | mm | 2,300 × 5,065 | |
| 기계질량 | kg | 11,000 | |
| 제어장치 | OSP-P500M |
[ ] : 특별사양
＊1 20,000min-1는 HSK한정입니다.
＊2 디스크식
＊3 매트릭스 매거진식
*4: 드럼 필터식 리프트업 컨베이어 RDF 사양인 경우
