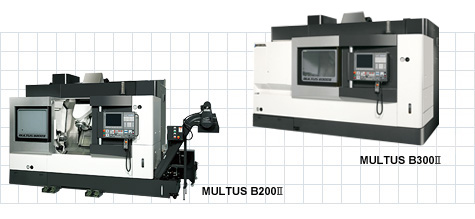

- MULTUS BⅡ series
- MULTUS B250Ⅱ
- Features and benefits
- MULTUS B300Ⅱ
- 복합가공을 보다 편하게

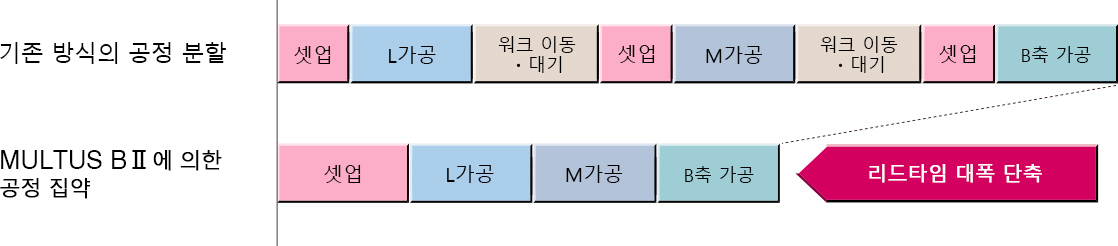

- NC선반과 머시닝센터로 구성된
분할형 생산라인을 복합가공기 한 대로 집약 - 납기 단축과 공장 공간의 효율적 활용은 물론 셋업 공정 감소와 최소 인원으로의 운용 등을 통해 공정 관리와 총비용을 크게 절감할 수 있습니다.
-

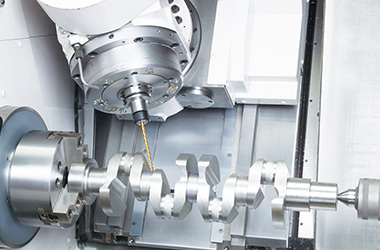

- 높은 가공 능력과 넓은 가공 영역을 컴팩트한 기계에서 구현

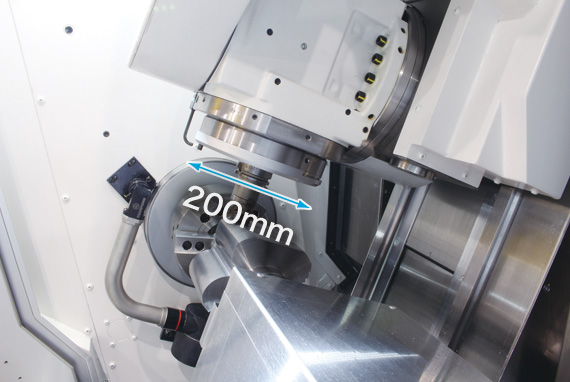

- 넓은 가공영역
- Y축 스트로크
- MULTUS B200Ⅱ：160mm / MULTUS B250Ⅱ：200mm / MULTUS B300Ⅱ：160mm / MULTUS B400Ⅱ：230mm
-
-
MULTUS B250Ⅱ -
-
-

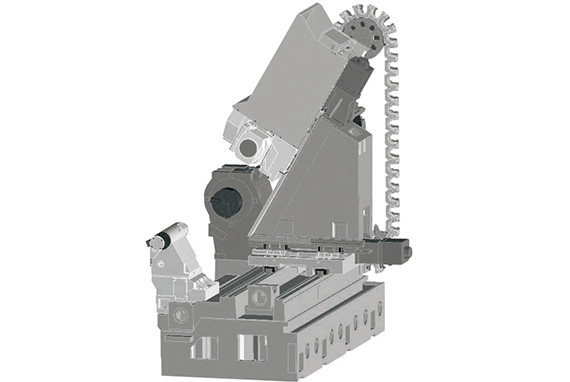

- 고강성 베드/가이드
-
- 넓은 깊이의 베드로 안정적인 가공이 가능
- X, Y, Z축에는 강성, 내마모성, 진동 감쇠성이 뛰어난 롤러 가이드를 적용
롤러 가이드의 강성은 볼 가이드의 약 2.6~3배
-

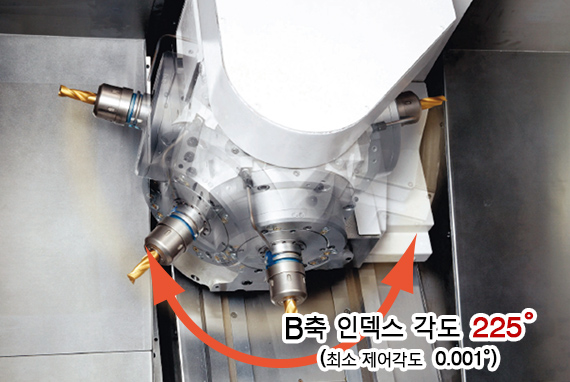

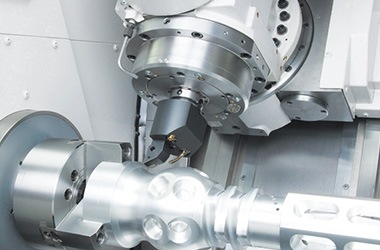

- 고출력 컴팩트 터릿
-
- PREX 모터를 적용하여 터릿의 소형화와 고출력을 동시에 실현
- 회전 공구 주축의 프론트 베어링에는 고강성 롤러 베어링을 적용
(MULTUS B300Ⅱ/B400Ⅱ의 경우)
모터 출력
MULTUS B200Ⅱ/
MULTUS B250Ⅱ12,000min-1：12kW 20,000min-1：9kW※ MULTUS B300Ⅱ 6,000min-1：11kW 10,000min-1：16kW MULTUS B400Ⅱ 6,000min-1：14kW 10,000min-1：20kW ※HSK-A63만 대응
- 다양한 워크에 대응하는 사양 구성

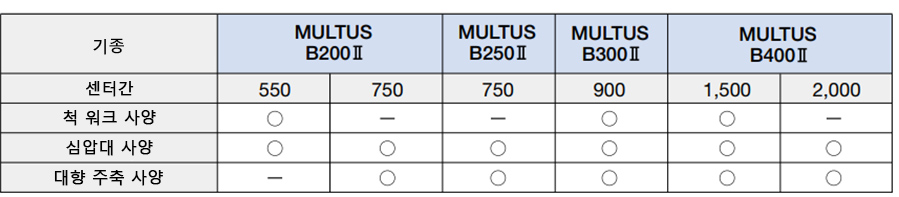

- 다양한 사양 구성
-

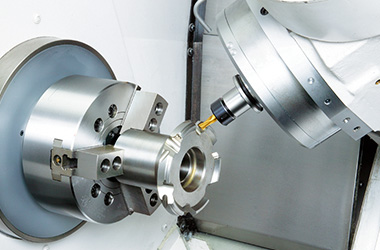

- 고정밀 기어 가공을 복합가공기로 실현
기어 가공 패키지 (특별 사양) -
복잡한 프로그램 작성이 필요했던 기어 가공을 기어 가공 패키지를 사용하면 공구 종류, 기어의 제원, 가공 조건만 입력하면 되는 간단한 프로그래밍으로 고정밀 가공이 가능합니다.
프로그램 작성 시간은 수동 입력 대비 약 1/10로 단축되며 기존에는 고가의 전용기로만 가능했던 기어 가공까지 포함한 공정 집약을 실현할 수 있습니다.

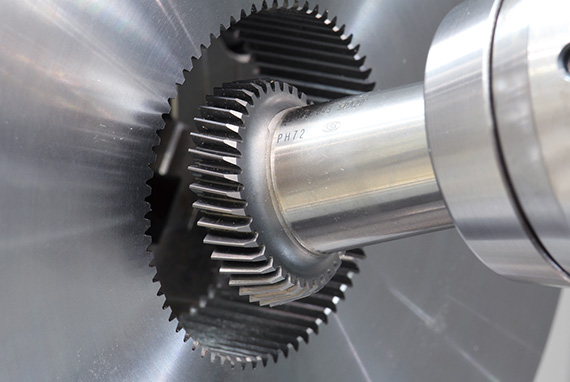

스카이빙 가공(내경 스플라인)
기계 사양
| 함목 | 단위 | MULTUS B200Ⅱ | MULTUS B250Ⅱ | MULTUS B300Ⅱ | MULTUS B400Ⅱ |
|---|---|---|---|---|---|
| 표준 척 사이즈 | in | 6 | 8 | 8 | 10 |
| 최대 가공 경 | ømm | 600 | 600 | 630 | 710 |
| 최대 워크 길이 | mm | 550, 750 | 750 | 900 | 1,500, 2,000 |
| 주축 회전 속도 | min-1 | 6,000 | 5,000 | 5,000 | 3,800 |
| 공구 수납 개수 | 개 | 20 | 20 | 20 | 20 |
| 메인 모터 | kW | 11/7.5 (20분/연속) | 15/11 (20분/연속) | 15/11 (20분/연속) | 22/15 (50% ED/연속) |
| 기계 사이즈 (W × D × H) |
mm | 3,080 × 2,210 × 2,582 3,620 × 2,210 × 2,582 |
3,620 × 2,210 × 2,582 | 4,035 × 2,257 × 2,587 | 5,750 × 2,693 × 3,000 7,050 × 2,693 × 3,137 |
| 사양 전개 | W | W | W | W |
W : 대향 주축 사양
