고객을 편리하게 네비게이트한다4개의 Machining Navi

밀링 가공용 가공조건 탐색 기능
Machining Navi M-i（주축 회전속도의 최적화/변동제어）

기계에 맡겨 간단히 가공하고 싶을 때 (자동제어 기능)

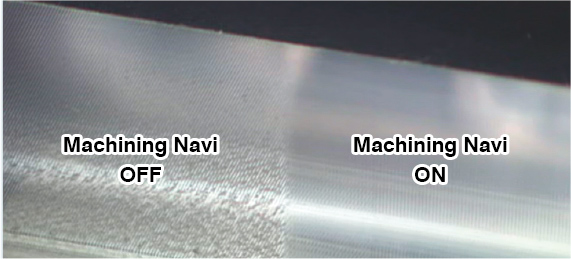

기계에 내장된 센서에 의해 채터 진동을 측정해, Machining Navi가 자동으로 최적의 주축 회전속도로 변경합니다.
다시 말하면 진동 측정, 최적 주축 회전속도 산출, 주축 회전속도지령 변경이라고 한 일련의 동작을 자동으로 실행합니다.

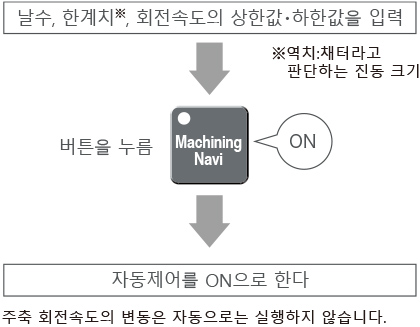

조작은 간단, 3스텝

Machining Navi M-i의 기동은 대단히 간단합니다. 단지 3개의 순서를 밟는 것만으로 Machining Navi가 최적의 가공조건을 탐색합니다.

최적의 가공조건을 빠르게 찾고 싶을 때

저속역에서 고속역까지의 다양한 가공 채터에 대해서 유효한 대책방법을 짜내어 최적의 가공조건을 「가시화」합니다.
자동제어 기능뿐만 아니라 한층 더 가공조건 업의 툴로서도 사용하실 수 있습니다.

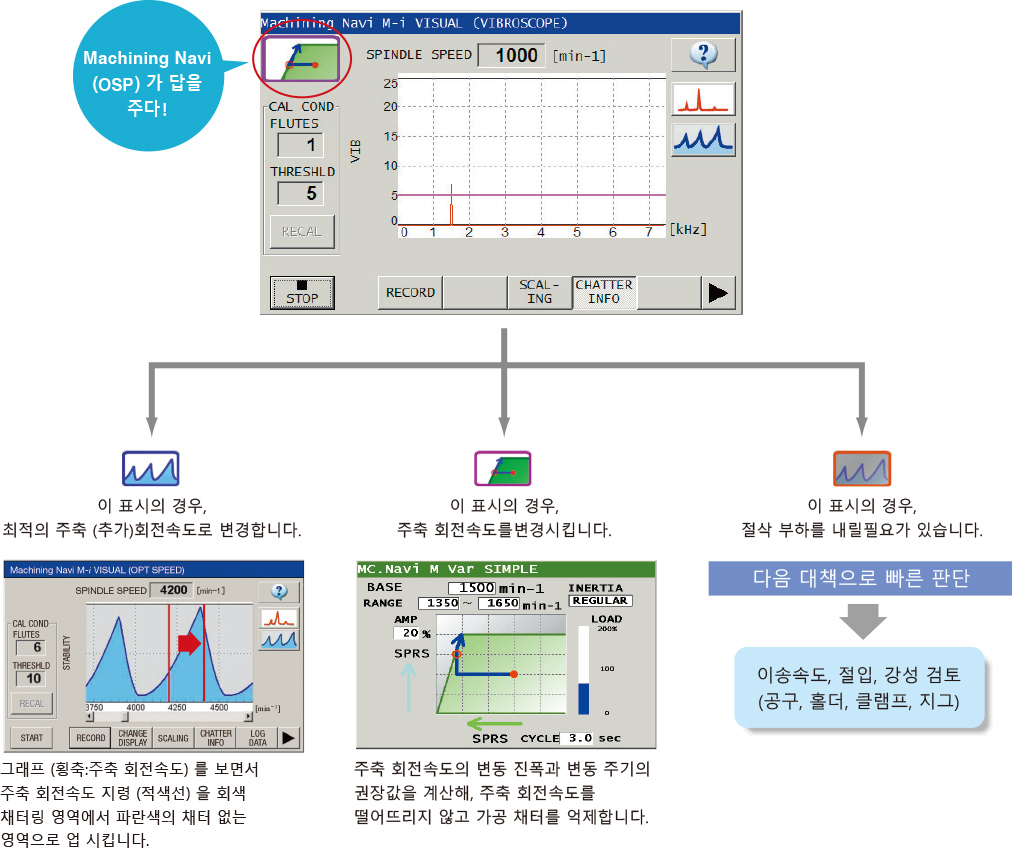

유효한 대책방법을 제시

기계에 내장된 센서로 가공 채터를 검지 · 분석함으로써 저회전에서 고회전까지의 폭넓은주축 회전속도 영역에서 유효한 대책방법을 네비게이트합니다.

밀링용 가공조건 탐색기능
Machining Navi M-gⅡ (주축 회전속도의 최적화)
Machining Navi M-gⅡ＋ (주축 회전속도의 최적화/변동제어)

해석 결과를 보면서 가공조건을 변경하고 싶을 때

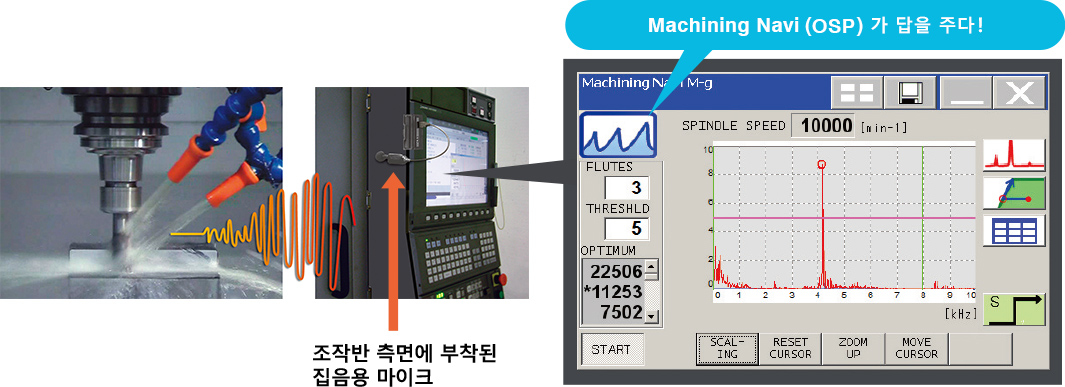

마이크로 수집한 채터음에서 Machining Navi가 복수의 최적 주축 회전속도 후보를 화면에 표시합니다.
그리고 표시된 최적 주축 회전속도로 원터치로 변경함으로써 효과를 빠르게 확인할 수 있습니다.

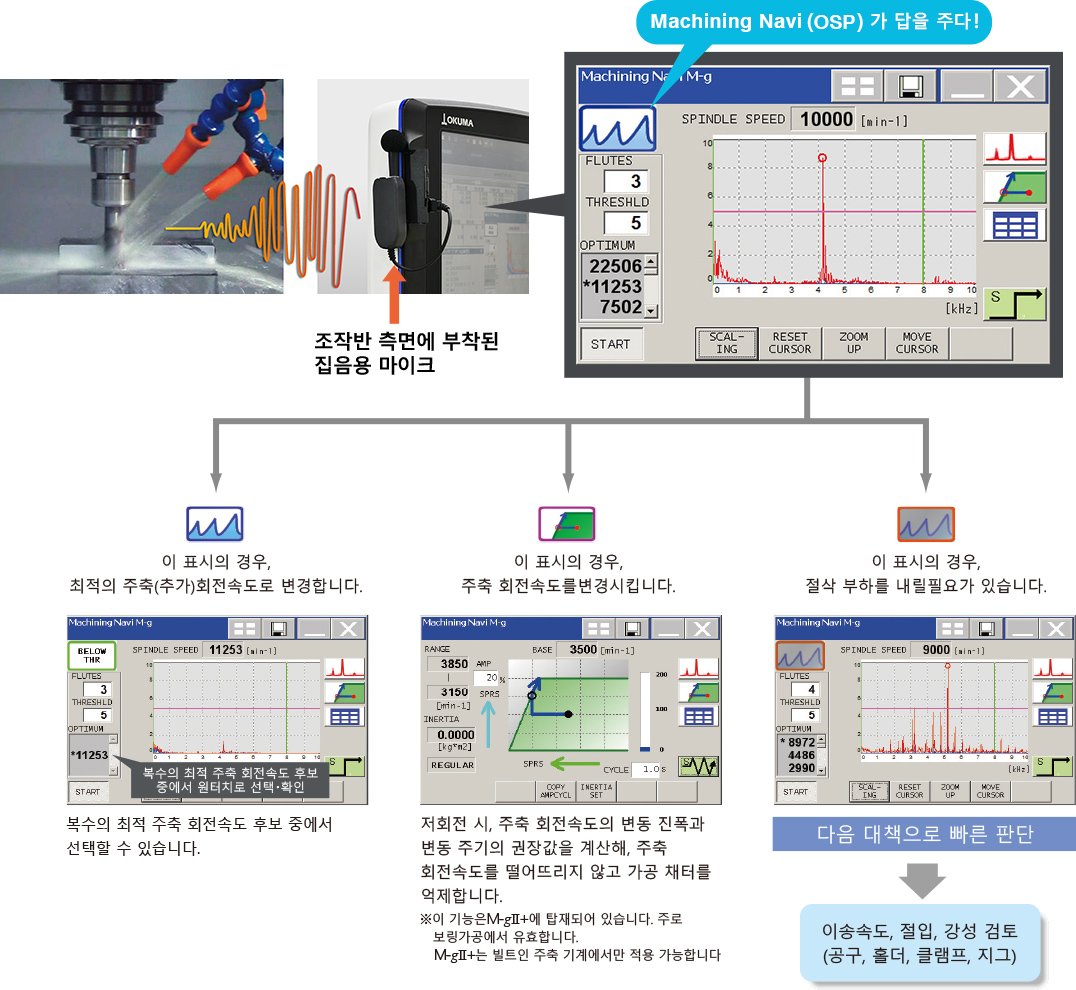

적절한 대응책을 네비게이트

기계에 설치한 마이크로 가공 채터를 검지 · 분석함으로써 유효한 대책방법을 네비게이트합니다.
M-gⅡ에서는 주로 고회전 채터에 대해서, M-gⅡ+^*에서는 저회전 채터에 대해서 효과를발휘합니다.

*문형 머시닝센터에서는 Machining Navi M-gⅡ만 대응

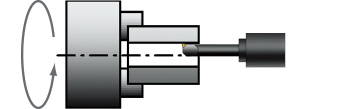

선삭 가공용 가공조건 탐색 기능
Machining Navi L-gⅡ (주축 회전속도의 변동제어)

채터 없는 선삭가공에 트라이하고 싶을 때

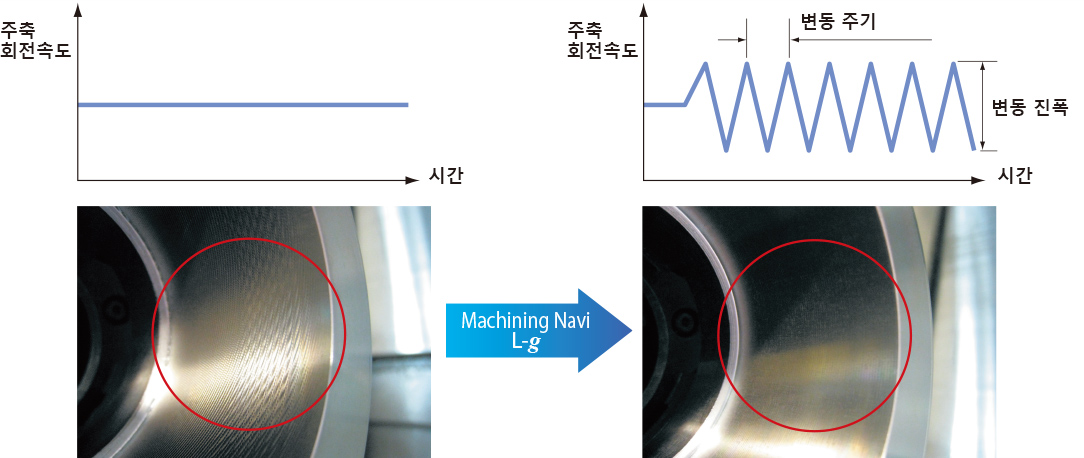

주축 회전속도의 변동 진폭과 변동 주기의 권장값을 즉석에서 계산해, 주축 회전속도를 떨어뜨리지 않고 채터 없는 선삭 가공으로 네비게이트합니다.

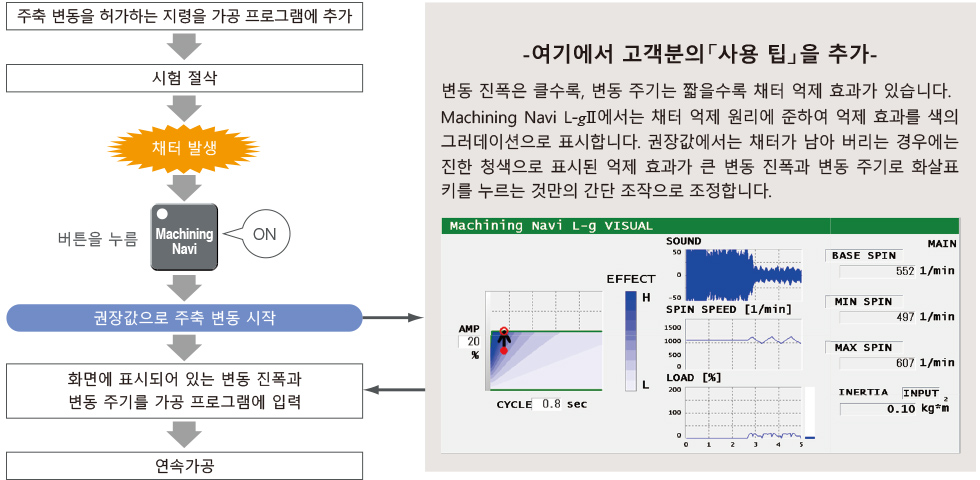

간단 조작으로 고객의 스킬을 추가

※실제의 화면과는 다를 경우가 있습니다.

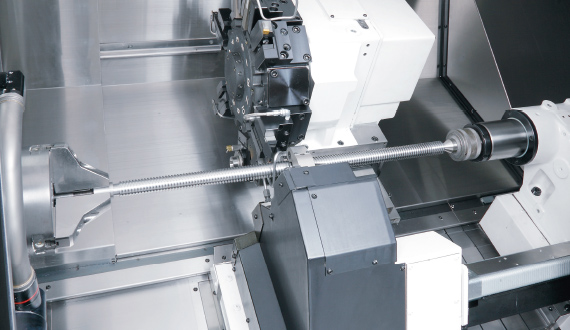

나사 가공용 가공조건 탐색 기능
Machining Navi T-g 나사절삭

코스트를 억제하면서 나사가공의 생산성을 향상

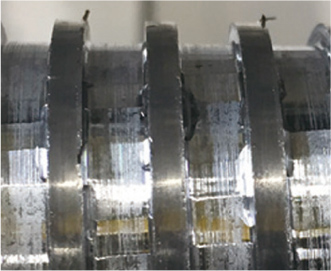

나사 가공에서 채터가 발생한 경우, 해결방법은 생산성을 줄여 가공조건을 내리거나 코스트를 들여 채터가 잘 발생하지 않는 특수 공구를 사용하는 것이 일반적이었습니다.
「Machining Navi T-g 나사절삭」은 채터의 원인이 되는 주기적인 진동을 억제하도록 1패스마다 주축의 회전속도를 올리거나 내리거나 하여, 최적으로 제어합니다.
Machining Navi를 사용함으로써 코스트 증가와 생산성 저하를 최소한으로 억제합니다.

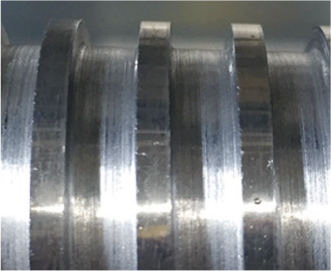

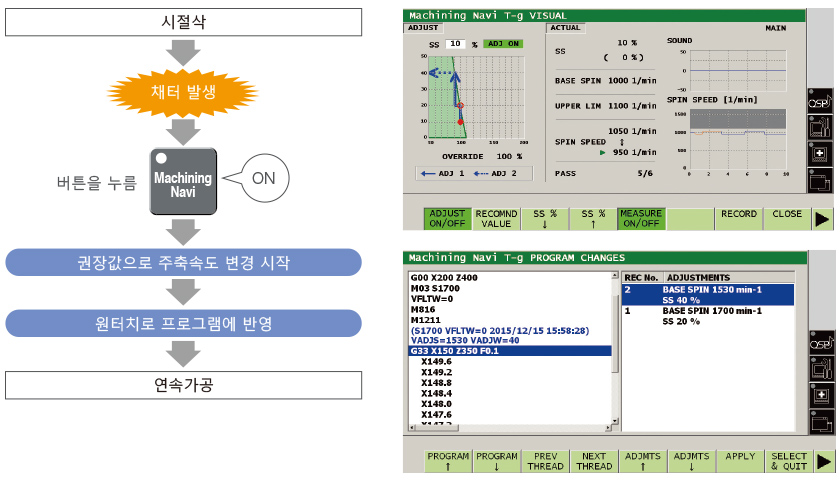

누구라도 빠르게 간단히 나사가공의 채터를 억제한다

「Machining Navi T-g 나사절삭」이라면 최적의 가공조건으로의 변경은 간단 3스텝.
가시화 화면에 현재의 가공조건, 권장가공조건을 표시해, 채터가 없는 나사 가공으로 네비게이트합니다.
