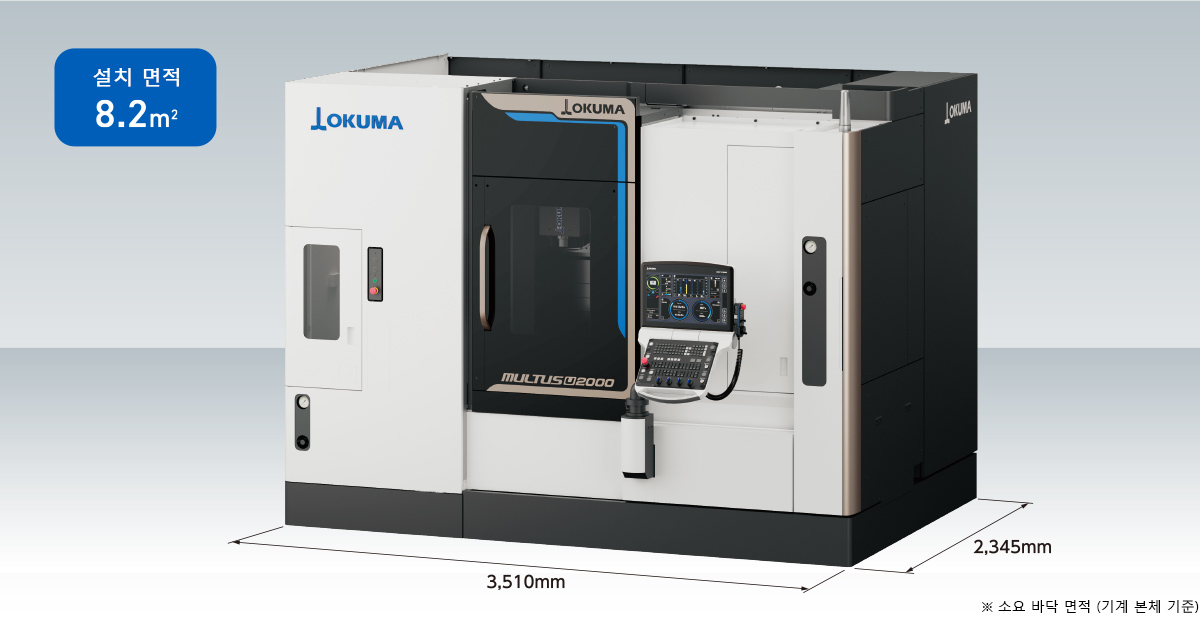

공정 집약과 자동화 대응을 공간 절약으로 실현

생산 형태에 맞춘 자동화로 다품종 워크의 장시간 생산이 가능

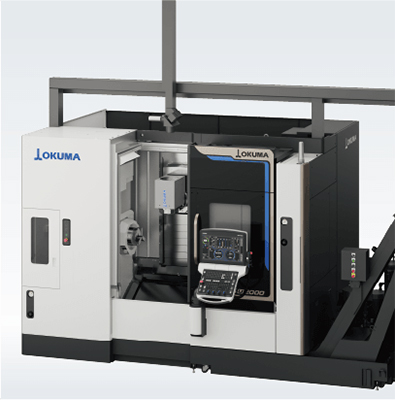

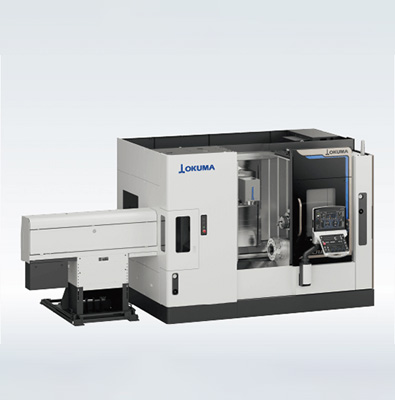

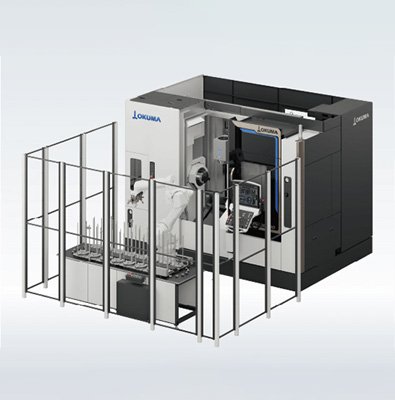

플랫한 기계 전면부와 하부 터릿의 직교축 구조에 의해 주축 접근성이 양호. 로봇을 기계에 근접 설치할 수 있어 공간 절약형 로봇 셀 구축이 가능합니다. 또한 로봇뿐만 아니라 로더나 바 피더 설치에도 대응하고 있어 고객의 생산 형태에 맞춘 유연한 자동화 시스템 구축이 가능합니다.

고정도의 동시 5축 가공으로 복잡한 형상 부품의 생산성 향상을 실현

MULTUS U1000/MULTUS U2000은 고정도의 동시 5축 가공・강력 가공이 가능한 콤팩트한 복합가공기.
H1터릿의 선회축(B축) 및 주축의 회전축(C축)에는 절대위치 검출기능과 고강성 회전축을 채용.
이를 통해 안정적인 고정도 가공뿐만 아니라 선반이나 머시닝센터의 단일 기계에 필적하는 높은 가공능력을 갖추고 있습니다.
복합가공기에서도 단일 기계에서 쌓아온 고객의 가공 노하우를 용이하게 재현하여 높은 가공능력을 활용한 공정 집약을 실현.
단일 기계에 의한 공정 분할에서 복합가공기에 의한 공정 집약으로 원활한 이행을 실현합니다.

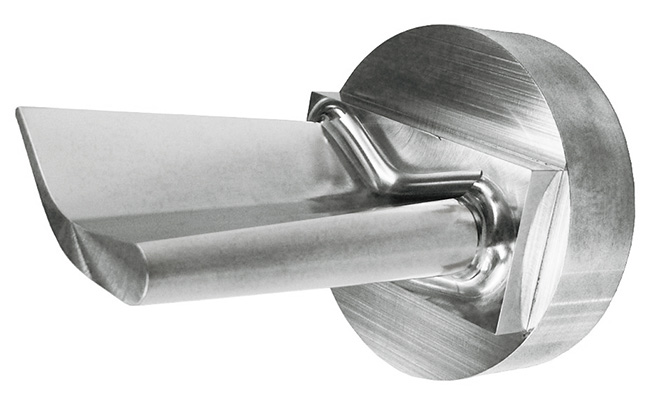

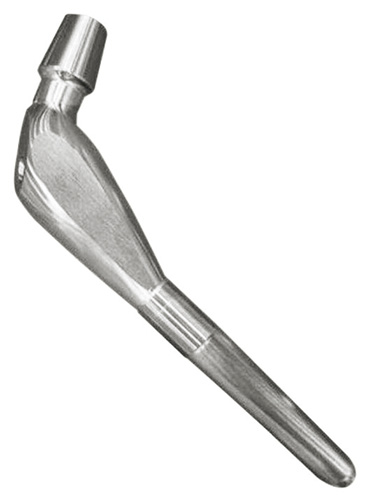

반도체 제조장치 부품이나 의료기기 등 고정도가 요구되는 산업을 비롯하여 폭넓은 분야에서 복잡한 형상 부품의 생산성 향상에 공헌합니다.

※ MULTUS U2000 앱소스케일 사양 실적 예(ISO230-2에 의한 측정방법)

※ 상기 실적치는 당사 공장 내에서 ISO230-2에 준거한 시험방법에 의해 얻어진 수치입니다. 정도를 보증하는 것은 아닙니다.

스트로크를 최대한으로 활용한 유연한 가공

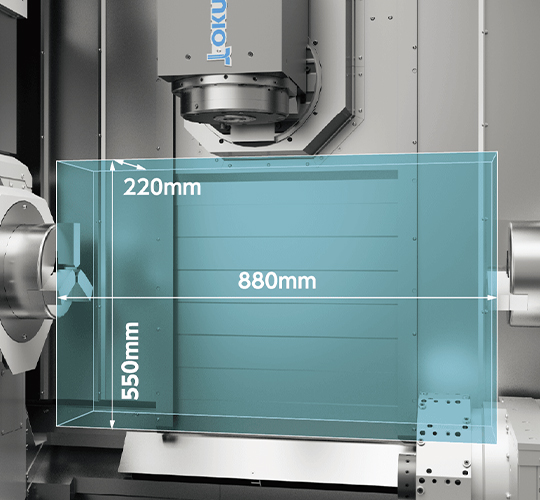

Y축 전역에서 강력한 절삭

밀링 가공이 많은 복잡한 형상 부품에 최적화된 넓은 가공범위.
동급 최대의 Y축 스트로크를 충분히 활용할 수 있는 고강성 컬럼 이동식 구조를 채택하여 Y축 전 영역에서 고정밀하고 강력한 가공을 가능하게 했습니다

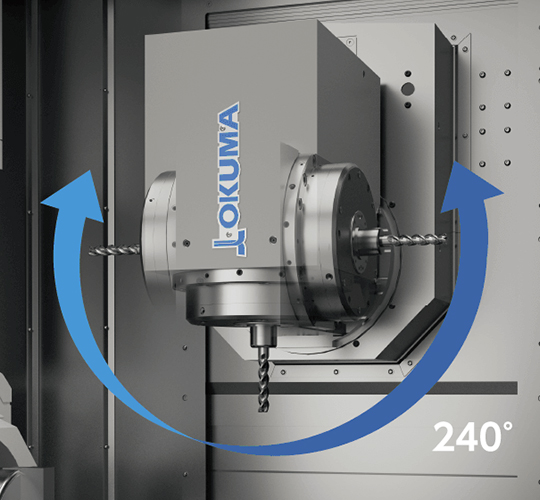

넓은 B축 선회범위 240°

B축 240°의 넓은 선회범위에 의해 메인 주축, 대향 주축 모두 동등한 가공 영역을 가집니다.
또한 B축 구동에 백래시 제로의 롤러 기어 캠을 채용하여 고정밀 동시 5축을 실현했습니다.

C축의 고정도 위치결정 0.0001° 제어

메인 주축과 대향 주축 모두 고정밀 인덱싱이 가능한 고정밀 C축을 표준 사양으로 채택.
복잡한 형상의 고정도 가공을 가능하게 하였습니다.
또한 밀링 가공의 중절삭을 가능하게 하는 기계 구조에 의해 고정도와 고능률 가공을 동시 실현합니다.

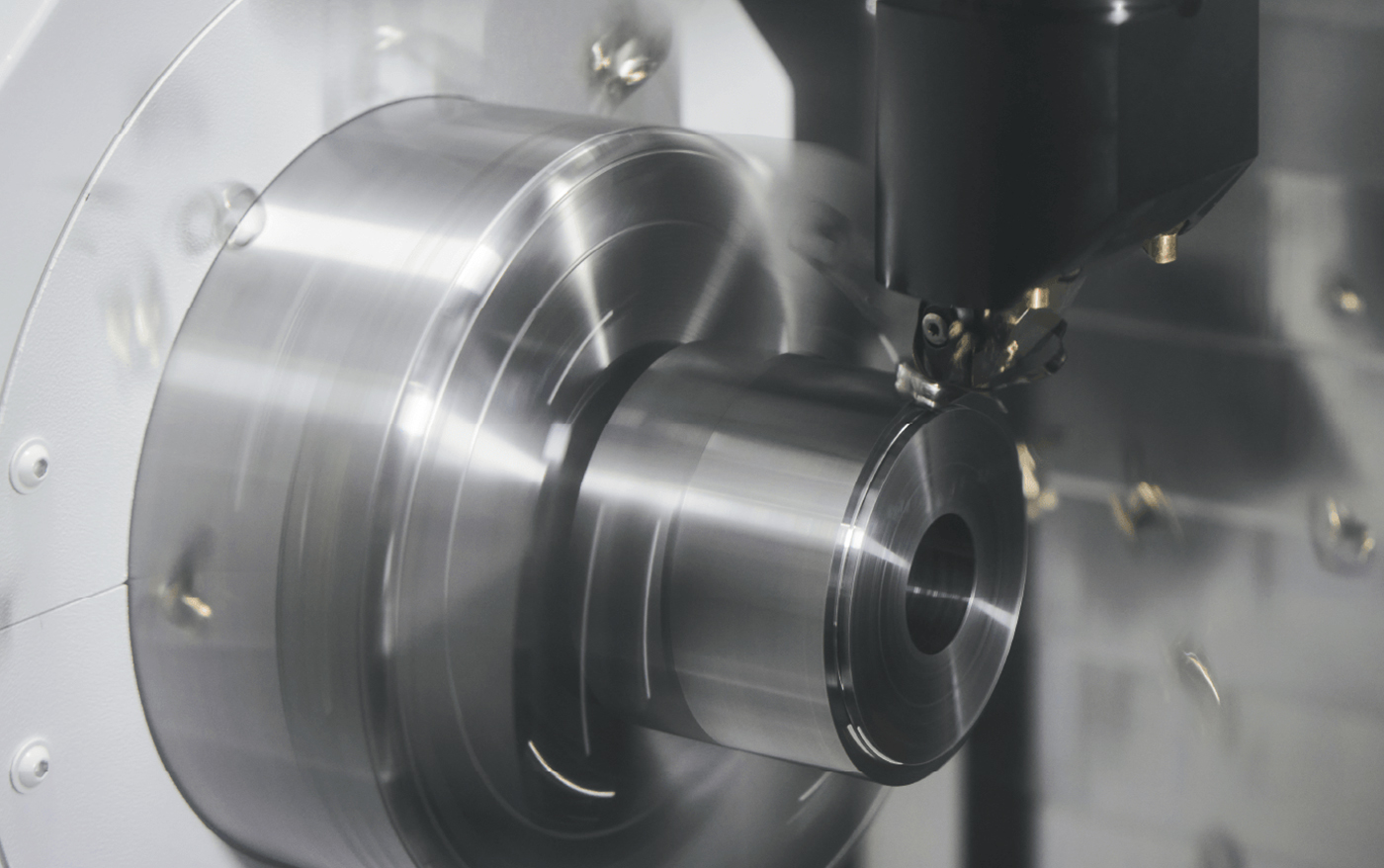

선삭과 밀링 가공 모두 최고의 가공 효율, 난삭재 가공에도 최적

선삭 가공(워크 재질 S45C)

〈실적치〉	3.0mm2
절삭면적

중절삭		드릴
3.0mm2		ø40 인서트 드릴
절삭속도	150m/min	절삭속도	150m/min
절입량	6mm	절삭이송	0.24mm/rev
절삭이송	0.5mm/rev

※ 데이터는 실적치이며, 사양, 공구, 가공조건 등에 따라 기재된 데이터를 얻을 수 없는 경우가 있습니다.

밀링 가공(워크 재질 S45C)

〈실적치〉	321cm3/min
절삭량

엔드밀		프라이스
ø20 엔드밀 날수 7		ø50 프라이스 커터 날수 5
절삭속도	200m/min	절삭속도	300m/min
절입량×절삭폭	4×20mm	절입량×절삭폭	3×35mm
이송속도	4,011mm/min	이송속도	2,865mm/min
절삭량	321cm3/min	절삭량	301cm3/min
드릴		탭
ø20 초경 드릴		M20 P2.5
절삭속도	135m/min	절삭속도	35m/min
이송속도	430m/min	이송속도	1.393m/min

※ 데이터는 실적치이며, 사양, 공구, 가공조건 등에 따라 기재된 데이터를 얻을 수 없는 경우가 있습니다.

불필요한 시간을 제거하여 가공 시간을 단축
