- MULTUS U3000
- MULTUS U3000/4000
- MULTUS U5000
- Compact H1 turret
- One Pin Crank Shaft
- Turbine Disk
- 3D Machine View
- 모든 방향에서 플렉시블한 가공
-
-
- Y축 전역에서 강력한 절삭
-

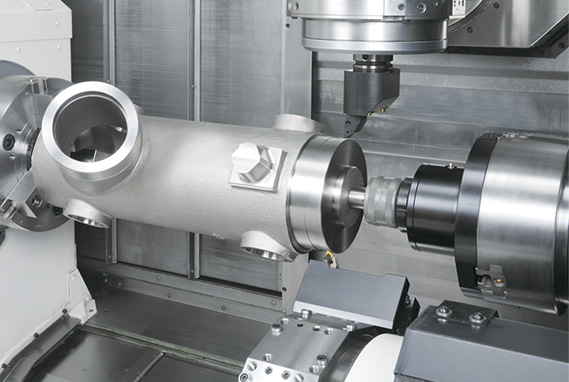

밀링이 많은 복잡형상 부품에 최적인 넓은 가공 범위.
클래스 최대의 Y축 스트로크를 충분히 활용할 수 있는 고강성 칼럼 이동식 구조를 채용하여, Y축 전역에서 고정도의 강력한 가공을 가능하게 하였습니다. -

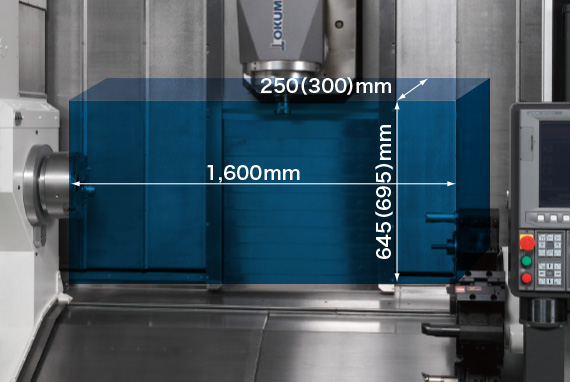

그림은 센터간 1500을 나타냄. ( )는 MULTUS U4000・U5000
-
- 넓은 B축 선회범위 240°
-

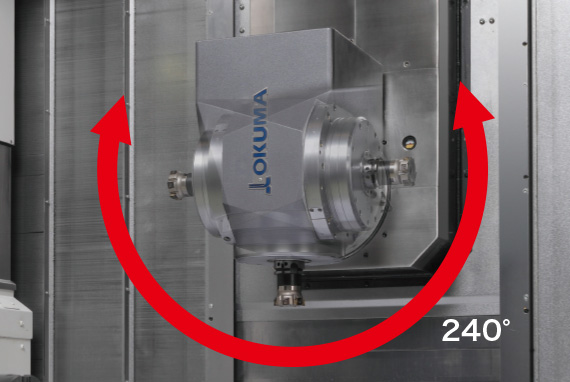

B축 240°의 넓은 선회범위에 의해 메인 주축, 대향 주축 모두 동등한 가공 영역을 가집니다.
또한 NC-B축 사양에서는 B축 구동에 백래시 제로의 롤러 기어캠을 채용하여 고정도의 동시 5축을 실현했습니다. -
-
- C축의 고정도 위치결정 0.0001° 제어
-
메인 주축, 대향 주축 모두 고정도의 인덱스를 가능하게 하는 고정도 C축을 표준 채용.
복잡한 형상의 고정도 가공을 가능하게 하였습니다.
또한 밀링의 중절삭을 가능하게 하는 기계 구조에 의해 고정도와 고능률 가공의 양립을 실현합니다.
- 밀링, 선삭작업에서도 최고의 가공 능률
- 난삭재의 고능률 가공도 가능한 높은 가공 능력
-
-
- 엔드밀 가공 예
- 604cm3/min（S45C）
- ø20엔드밀 날수 7
- 절삭속도：
- 192m/min
- 절입：
- 6.5×20mm
- 이송：
- 1.52mm/rev
（MULTUS U3000）
-
- 외경 가공 예
- 5.0mm2（S45C）
-
- 절삭속도：
- 150m/min
- 절입：
- 8mm
- 이송：
- 0.625mm/rev
（MULTUS U4000 / MULTUS U5000 ø160주축）
※ 데이터는 실적치이며, 사양, 공구, 가공조건 등에 따라 기재된 데이터를 얻을 수 없는 경우가 있습니다.
-
- 워크에 딱맞는 사양 전개
- 워크에 맞는 최적화된 사양을 제안
-

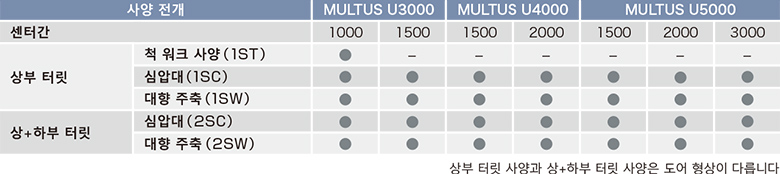

전체 29종류의 다양한 베리에이션
모든 요구에 대응할 수 있는 다양한 베리에이션을 준비. 워크에 맞는 최적화된 사양을 제안합니다.
-
- 복합 가공기의 틀을 넘은 공정 집약
- 경사 축 선삭 가공

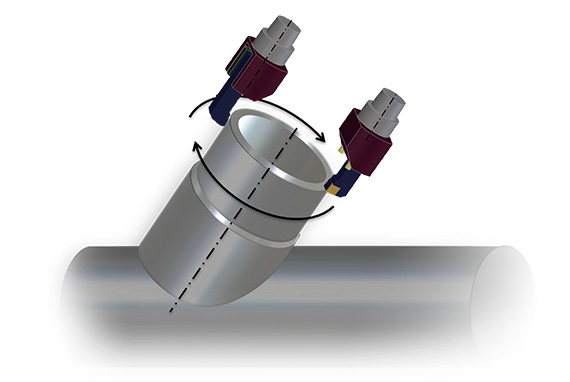

터닝 컷 - 터닝 컷은 밀링 주축으로 선삭 가공을 가능하게 하는 오쿠마의 독자적인 기능입니다. 공구의 날끝이 항상 밀링 주축의 원운동 중심으로 향하도록 이송축의 원운동과 주축 인덱스 각도를 동기 제어합니다. B축을 기울이는 것으로 경사축의 선삭 가공을 할 수 있습니다. 또한 1개의 공구로 각종 지름을 가공할 수 있으므로 최대공구경 이상의 내외경 가공이 가능합니다. 가공조건의 설정은 터닝 컷 가이드(특별사양)에서 가공부분의 직경과 진원도를 지정하면 최적의 회전속도를 어드바이스합니다.
-

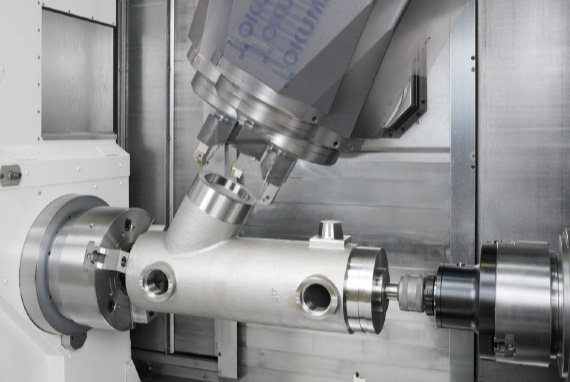

경사 축 선삭 가공이 가능
-
- 고정도 기어 가공을 복합가공기로 실현
기어 가공 패키지（특별사양） - 복잡한 프로그램 작성이 필요했던 기어가, 기어가공 패키지로부터 공구 종류, 기어 사양, 가공조건을 입력하는 것만의 간단 프로그래밍을 통해 고정도로 가공할 수 있습니다. 프로그램 작성시간을 수작업과 비교해 약 1/10로 절감할 수 있습니다. 고가의 전용기로 가공하던 종래의 기어가공의 공정 집약을 실현합니다.
-
-

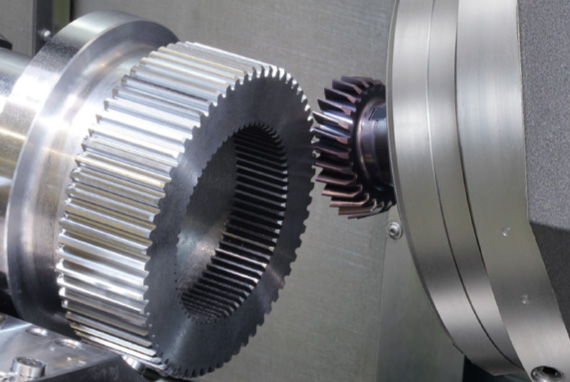

스카이빙 가공 (외경・내경 스플라인) -

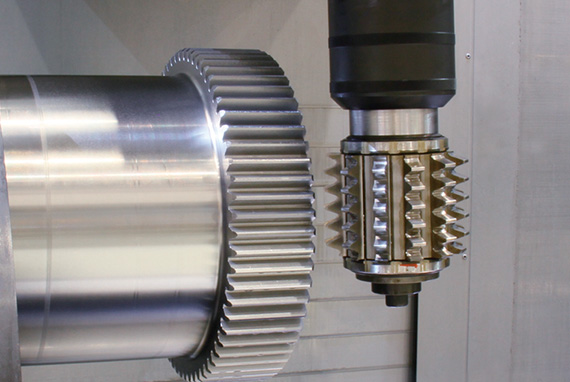

호브 가공 -

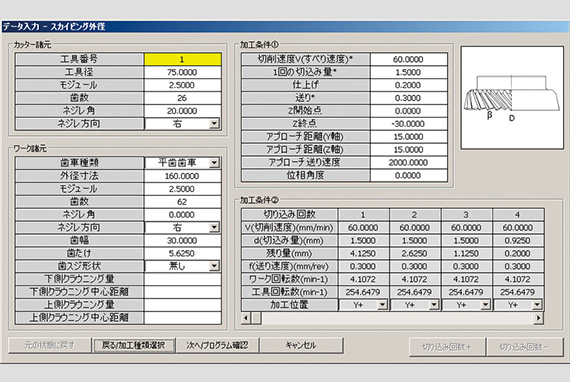

입력화면
-
기본 정보
| 항목 | 단위 | MULTUS U3000 | MULTUS U4000 | MULTUS U5000 |
|---|---|---|---|---|
| 표준 척 사이즈 | in | 8 | 10 | 15 |
| 최대 가공 경 | ømm | 650 | 650 | 650 |
| 최대 가공 길이 | mm | 1,000, 1,500 | 1,500, 2,000 | 1,500, 2,000, 3,000 |
| 주축 회전 속도 | min-1 | 5,000 | 4,200 | 3,000 |
| 공구 수납 개수 | 개 | 40 | 40 | 40 |
| 메인 모터 | kW | 22/15（30분/연속） | 22/15（30분/연속） | 37/30（30분/연속） |
| 기계 사이즈 (W × D × H) |
mm | 4,925 × 2,995 × 2,955 5,425 × 2,995 × 2,955 |
5,425 × 2,995 × 2,955 6,175 × 2,995 × 2,955 |
5,530 × 2,995 × 2,955 6,280 × 2,995 × 2,955 8,420 × 3,228 × 3,090 |
| 사양전개 | W, 2S, 2SW | W, 2S, 2SW | W, 2S, 2SW |
※W：대향 주축 사양, 2S：2새들 사양
