5축 제어 수직형 복합가공기 VTM-1200YB / VTM-2000YB | 제품정보 | 오쿠마 코리아 주식회사 Okuma Korea Corportion

제품정보

Watch the videos

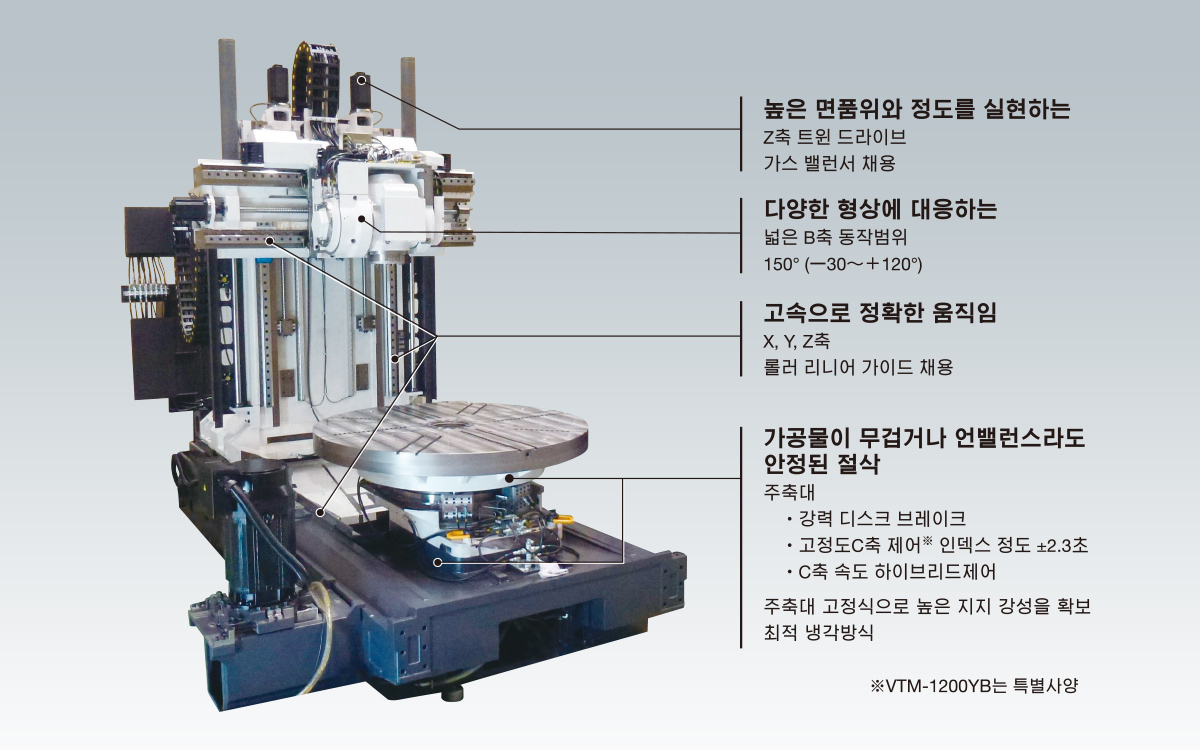

높은 성능을 발휘하는 뛰어난 본체 구조

안정가공을 실현하는 고강성구조

언밸런스 한 가공물에도 대응하는 주축구조
주축 베어링:

VTM-2000YB ø260mm
VTM-2000YB ø200mm＋스러스트 베어링 ø650mm
적재 질량:

VTM-1200YB 3,000kg (척 포함)
특별사양 5,000kg
VTM-2000YB 10,000kg (테이블은 포함되지 않음)

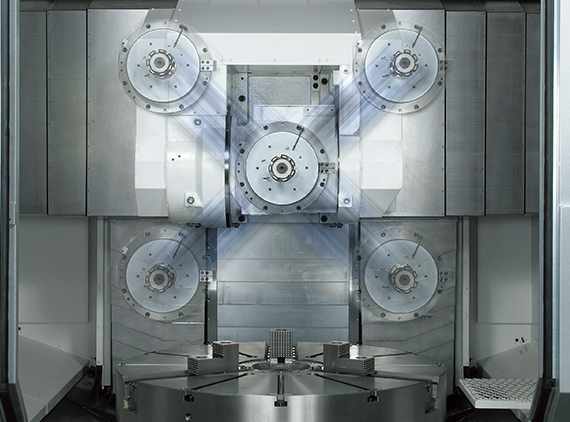

고속동작

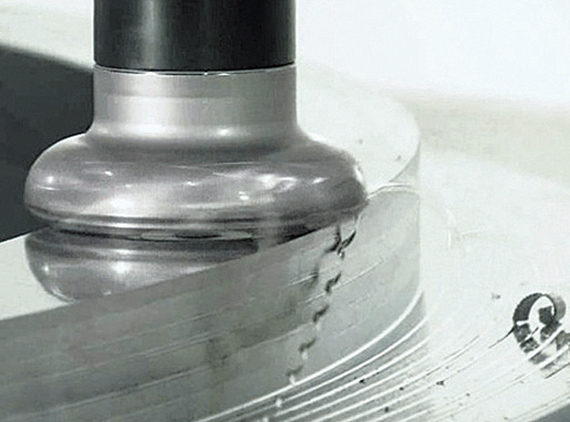

난삭재가공도 해내는 높은 가공능력

밀링가공 [VTM-2000YB 실적치]: 프라이스가공 절삭량 1,000cm³/min
(워크 재질 S45C, 공구 ø100mm프라이스 날수 10)

※ 데이터는 실적치이며, 사양, 공구, 가공조건 등에 따라서 기재된 데이터가 얻어지지 않을 수 있습니다.

고정도제어

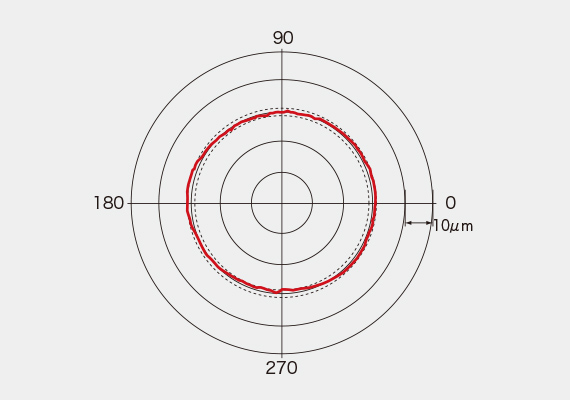

진원 절삭 (X−Y 평면)

진원도 2.1μm (VTM-1200YB 실적치)

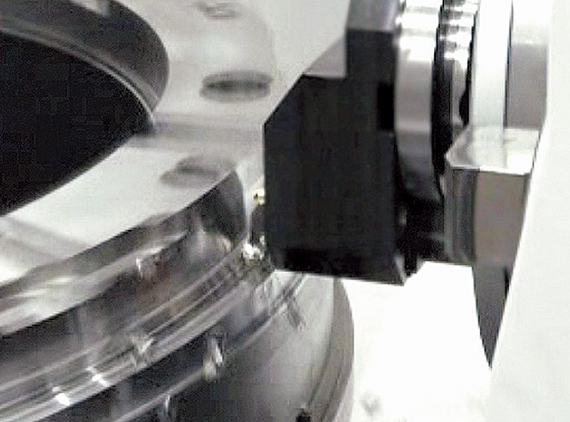

B축 제어

※ 데이터는 실적치이며, 사양, 공구, 가공조건 등에 따라서 기재된 데이터가 얻어지지 않을 수 있습니다.

동시 5축가공: B축 NC제어 (특별사양)

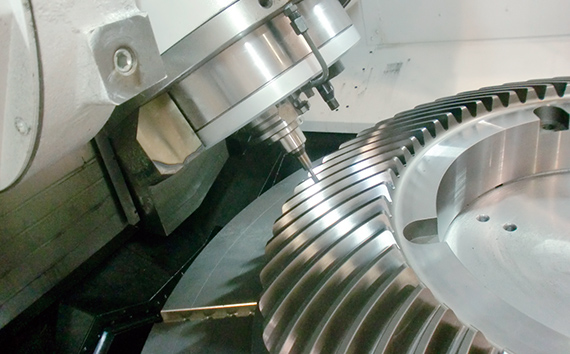

〈대형 스파이럴 베벨 기어의 공정 집약〉

고가인 전용기를 포함한 3기종분의 가공을 복합가공기로 공정 집약.
설비 비용과 설치 공간을 큰 폭으로 절감하는 것뿐만 아니라 리드타임을 크게 단축합니다. 또한 동시5축 제어 (B축NC) 와 고정도 C축에 의해 높은 가공정도를 실현합니다.

단일 피치 정도 JIS 5등급
(구 JIS 1급)
누적 피치 정도 JIS 2등급
(구 JIS 0급)

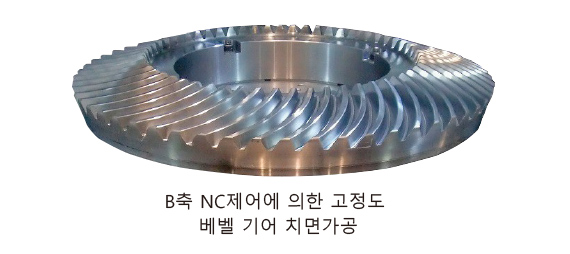

치면 (歯面) 정삭가공
(담금질 후 HRC60)
가공시간: 17시간42분

항목	단위	VTM-1200YB	VTM-2000YB
적응 척 사이즈	in	36, 40	—
최대 테이블 사이즈	ømm	1,250	2,000
최대 가공 경	ømm	1,200	2,000
최대 가공 길이 (높이)	mm	1,080	1,400
주축 회전 속도	min^-1	500	300
공구 수납 개수	개	36	36
메인 모터	kW	30/22（30분/연속）	30/22（30분/연속）
기계 사이즈 （W×D×H）	mm	5,512×5,471×4,273	5,970×6,973×4,967
수치 제어 장치		OSP / FANUC	OSP / FANUC
