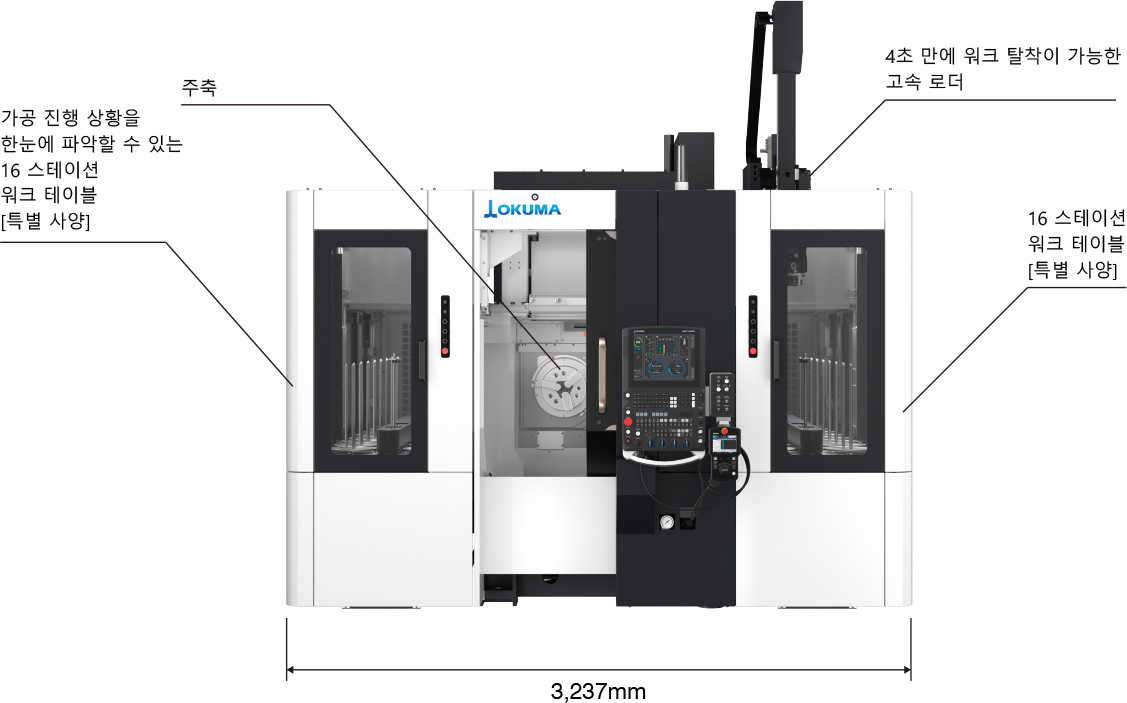

최소한의 공간에서 최대의 스루풋 실현

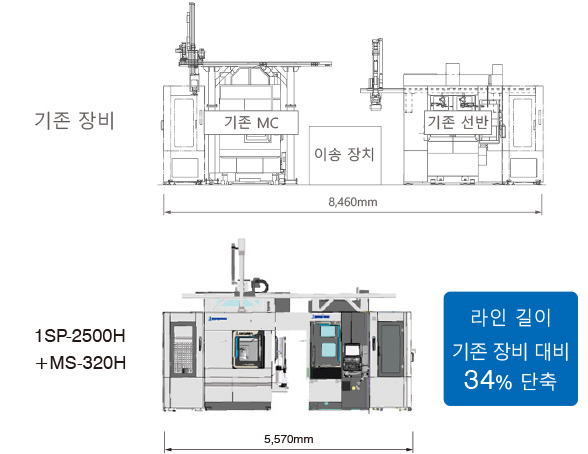

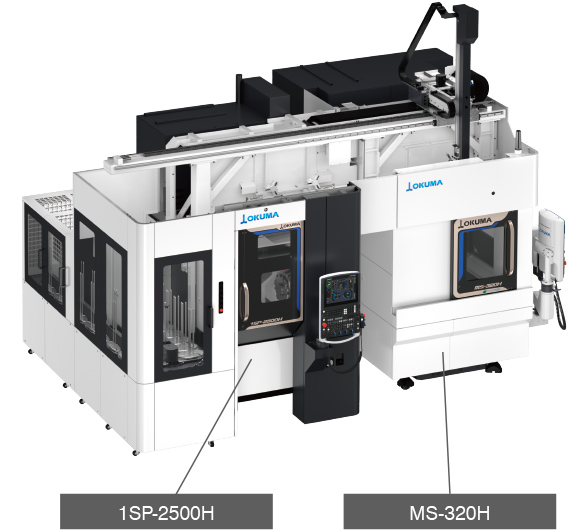

선반과 머시닝센터의 혼재 라인도 공간 절약형으로 구축 가능
기존 선반보다 장비 폭을 줄인 콤팩트한 구조로 공간 절약형 양산 라인을 구축할 수 있습니다. 소형 수평형 머시닝센터 MS-320H와 조합하면 단일 로더만으로 라인 길이를 대폭 단축한 혼재 라인을 실현할 수 있어 선삭 및 밀링 가공이 필요한 부품 가공의 공간 대비 생산성을 향상시킵니다.

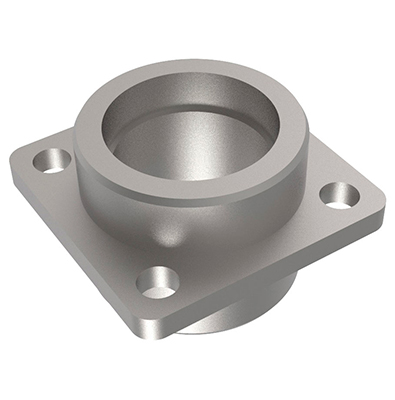

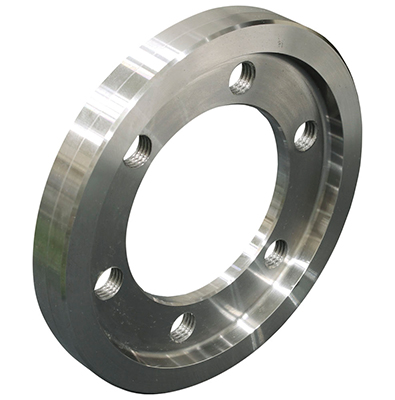

-가공예-

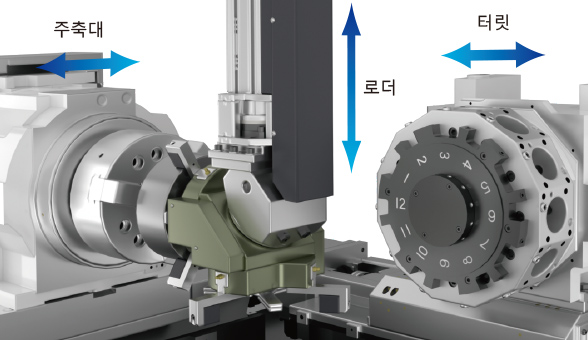

택트 타임을 최소화하는 고속 로더
워크 탈착 시에는 주축대가 탈착 위치로 이동합니다. 터릿의 위치와 상관없이 로더가 장비 내부로 진입할 수 있습니다. 또한, 서보 구동 방식의 핸드 선회와 모든 동작의 고속화를 통해 가공물 탈착 시간 4초※를 실현했습니다.
※ 상부 도어 개폐 시간 제외. 탈착 시간 4초는 4kg × 2개 작업 시의 실측치이며 운전 조건에 따라 4초보다 길어질 수 있습니다.
| 가반 중량 | 4kg × 2개 | 8kg × 2개 [특별 사양] |
| 워크 치수 | ø200mm x L120mm | ø250mm x L80mm |
양산 부품 가공의 처리량을 향상시키는 뛰어난 가공 능력과 원활한 절삭칩 배출

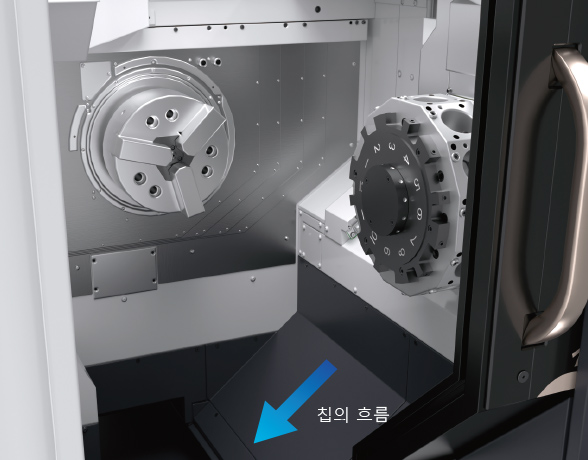

고속 · 고정밀 빌트인 모터 구동 주축을 탑재했습니다. 터릿에는 고출력 회전 공구 주축을 탑재할 수 있어 고효율 밀링 가공을 통한 공정 집약을 실현합니다. 또한 절삭칩이 잘 흘러내리는 장비 내부 커버 구조를 채택하여 양산 부품 가공 시 대량으로 발생하는 절삭칩이 쌓이는 것을 방지합니다.
가공능력

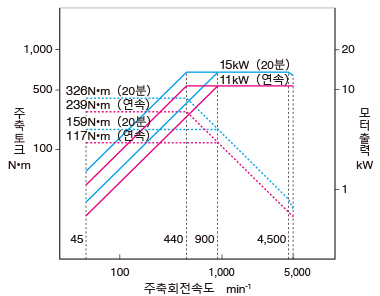

| 선삭주축 (OSP, FANUC 공통) | |
| 주축 회전 속도 | 5,000min-1 |
| 최대출력 | 15/11 (20분/연속) |
| 최대토크 | 326/239N · m |

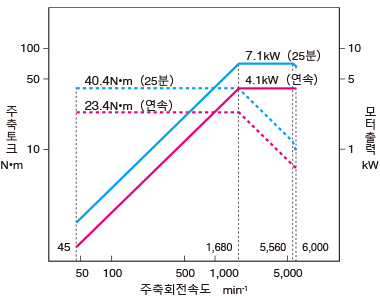

| 회전 공구 주축 (OSP) | |
| 주축 회전 속도 | 6,000min-1 |
| 최대출력 | 7.1/4.1kW (25분/연속) |
| 최대토크 | 40.4/23.4N · m (25분/연속) |

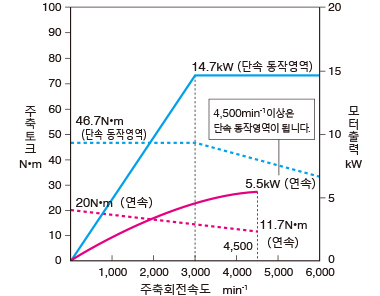

| 회전 공구 주축 (FANUC) | |
| 주축 회전 속도 | 6,000min-1 |
| 최대출력 | 5.5kW (연속) |
| 최대토크 | 20N · m (연속) |
기본 정보 (장비 사양)
| 항목 | 단위 | 1SP-2500H |
| 표준 척 사이즈 | inch | 8 [10] |
| 주축 회전 속도 | min-1 | 45～5,000 |
| 터릿 형식 | – | V12, 복합 V12 |
| 메인 모터 | kW | 15/11 (20분/연속) |
| 기계 사이즈 | mm | 3,243 (로더 최대 높이) |
| 소요 바닥면 크기: 폭 × 깊이(탱크 포함) |
mm | 1,350 × 2,797(로더는 포함되지 않음) |
| 사양 전개 | – | M |
| 수치 제어 장치 | – | OSP、FANUC |
※M：밀링 사양
[ ]: 특별 사양
기본 정보(로더 사양)
| 항목 | 단위 | 1SP-2500H |
| 가반 워크 사이즈(직경 × 길이) | mm | ø200 × 120 [8kg사양：ø250 × 80] |
| 가반 워크 중량 × 개수 | kg × 개 | 4 × 2 [8 × 2] |
[ ]: 특별 사양
